| ĐẶC ĐIỂM KỸ THUẬT: |
Tài liệu kỹ thuật - Động cơ điện 3 pha Bonfiglioli

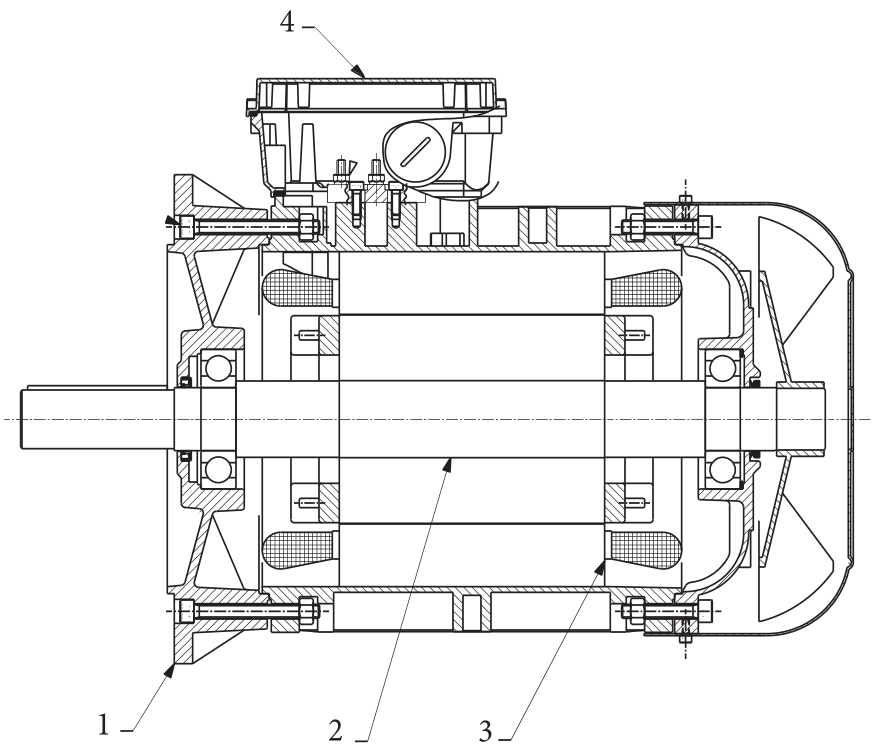

Cấu tạo của - Động cơ điện 3 pha Bonfiglioli
|
Động cơ điện 3 pha Bonfiglioli được cấu tạo gồm 04 bộ phận chính: 1. Vỏ động cơ (1): Bảo vệ các bộ phận bên trong động cơ và giúp tản nhiệt, làm mát động cơ tron quá trình hoạt động. Vỏ của Động cơ điện 3 pha Bonfiglioli được làm bằng hợp kim nhôm giúp tản nhiệt tốt hơn so với động cơ điện vật liệu vỏ gang thông thường. 2. Rotor (rotor winding) (2): Là phần quay của động cơ, chịu tác động của từ trường từ stator và tạo ra chuyển động quay. 3. Cuộn dây stator (stator winding) (3): Là phần cố định của động cơ, có nhiệm vụ tạm ra từ tường khi có dòng điện 3 pha đi qua. 4. Đầu nối và hộp điện (4): Được sử dụng đẻ kết nối động cơ với nguồn điện và các thiết bị điều khiển, giúp điều chỉnh tốc độ và chuyền quay của động cơ điện |
|
ĐẶC ĐIỂM KỸ THUẬT: Động cơ điện 3 pha Bonfiglioli
| Ký hiệu: | BN, BE, BX, BN Series |
|

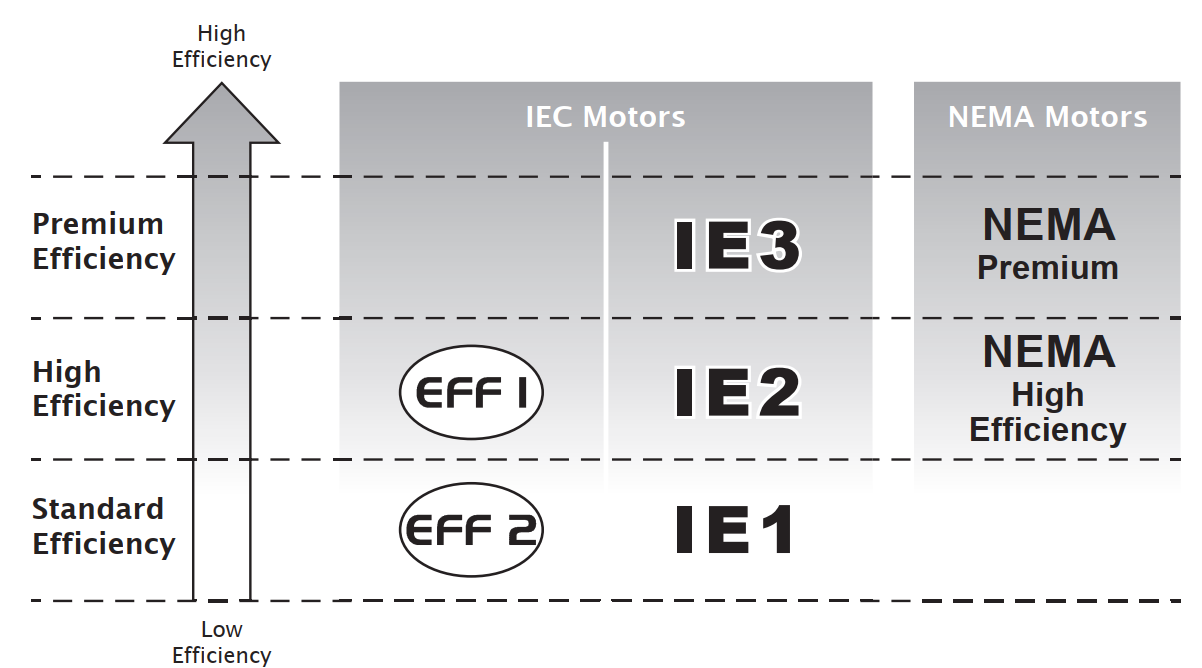

| Hiệu suất | IE1, IE2, IE3 | |
| Công suất: | 0.04 kW ... 355 kW | |
| Framzie tiêu chuẩn: | 27 ... 355 | |
| Điện áp: | 230/400, 400/690 | |
| Số cực: | 2, 4, 6 | |
| Cấp bảo vệ | IP 54, IP 55, IP56 | |
|
Kiểu lắp
|
Động cơ điện 3 pha Bonfiglioli kiểu lắp chân đế B3 Động cơ điện 3 pha Bonfiglioli kiểu lắp mặt bích to B5 Động cơ điện 3 pha Bonfiglioli kiểu lắp mặt bích nhỏ B14 Động cơ điện 3 pha Bonfiglioli kiểu lắp chân đế kết hợp mặt bích to B35 Động cơ điện 3 pha Bonfiglioli kiểu lắp chân đế kết hợp mặt bích nhỏ B34 |
Các thông số quan trọng khi lựa chọn - Động cơ điện 3 pha Bonfiglioli
| BN 80B 4 230/400-50 IP55 CLF B5 FD … | ||||||||||||
| (1) (2) (3) (4) (5) (6) (7) (8) (9) | ||||||||||||
|
(1). Ký hiệu động cơ (2). Kích thước tiêu chuẩn của động cơ (3). Số cực (4). Điện áp -Tần số (5). Cấp bảo vệ |
(6). Cấp cách điện (7). Kiểu lắp (8). Thắng (9) Tùy chọn
|
Bảng lựa chọn thông số - Động cơ điện 3 pha Bonfiglioli
| Hiệu suất | IE1 - BN Series | IE2 - BE Series | IE3 - BX, BXN Series | IE4 - BY Series | ||||
| Công suất (kW) | 2 Poles | 4 Poles | 6 Poles | 2 Poles | 4 Poles | 6 Poles | 4 Poles | 4 Poles |
| 0.04 | Long Minh Tech | BN 27A 4 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech |
| 0.06 | Long Minh Tech | BN 56A 4 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech |
| 0.09 | Long Minh Tech | BN 56B 4 | BN 63A 6 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech |
| 0.12 | Long Minh Tech | BN 63A 4 | BN 63B 6 | Long Minh Tech | BE 63A 4 | Long Minh Tech | BXN 63MA 4 | Long Minh Tech |
| 0.18 | BN 63A 2 | BN 63B 4 | BN 71A 6 | Long Minh Tech | BE 63B 4 | Long Minh Tech | BXN 63MB 4 | Long Minh Tech |
| 0.25 | BN 63B 2 | BN 63C 4 - BN 71A 4 | BN 71B 6 | Long Minh Tech | BE 71A 4 | Long Minh Tech | BXN 71MA 4 | Long Minh Tech |
| 0.37 | BN 63C 2 - BN 71A 2 | BN 71B 4 | BN 71C 6 - BN 80A 6 | Long Minh Tech | BE 71B 4 | Long Minh Tech | BXN 71MB 4 | Long Minh Tech |
| 0.55 | BN 71B 2 | BN 71C 4 - BN 80A 4 | BN 80B 6 | Long Minh Tech | BE 80A 4 | Long Minh Tech | BXN 80MA 4 | Long Minh Tech |
| 0.75 | BN 71C 2 - BN 80A 2 | BN 80B 4 | BN 80C 6 - BN 90S 6 | BE 80A 2 | BE 80B 4 | BE 90S 6 | BX 80B 4 - BXN 80MV 4 | Long Minh Tech |
| 1.1 | BN 80B 2 | BN 80C 4 - BN 90S 4 | BN 90L 6 | BE 80B 2 | BE 90S 4 | BE 100M 6 | BX 90S 4 - BXN 90S 4 | Long Minh Tech |
| 1.5 | BN 80C 2 - BN 90SA 2 | BN 90LA 4 | BN 100LA 6 | BE 90SA 2 | BE 90LA 4 | BE 100LA 6 | BX 90LA 4 - BXN 90L 4 | Long Minh Tech |
| 2.2 | BN 90L 2 | BN 100LA 4 | BN 112M 6 | BE 90L 2 | BE 100LA 4 | BE 112M 6 | BX 100LA 4 - BXN 100LA 4 | Long Minh Tech |
| 3 | BN 100L 2 | BN 100LB 4 | BN 132S 6 | BE 100L 2 | BE 100LB 4 | BE 132S 6 | BX 100LB 4 - BXN 100LB 4 | Long Minh Tech |
| 4 | BN 100LB 2 - BN 112M 2 | BN 112M 4 | BN 132MA 6 | BE 112M 2 | BE 112M 4 | BE 132MA 6 | BX 112M 4 - BXN 112M 4 | Long Minh Tech |
| 5.5 | BN 132SA 2 | BN 132S 4 | BN 132MB 6 | BE 132SA 2 | BE 132S 4 | BE 160MA 6 | BX 132SB 4 -BXN 132S 4 | Long Minh Tech |
| 7.5 | BN 132SB 2 | BN 132MA 4 | BN 160M 6 | BE 132SB 2 | BE 132MA 4 | BE 160MB 6 | BX 132MA 4 - BXN 132M 4 | Long Minh Tech |
| 9.2 | BN 132M 2 | BN 132MB 4 | Long Minh Tech | BE 132MB 2 | BE 132MB 4 | Long Minh Tech | BX 160MA 4 | Long Minh Tech |
| 11 | BN 160MR 2 | BN 160MR 4 | BN 160L 6 | BE 160MA 2 | BE 160M 4 | Long Minh Tech | BX 160MB 4 | Long Minh Tech |
| 15 | BN 160MB 2 | BN 160L 4 | BN 180L 6 | BE 160MB 2 | BE 160L 4 | Long Minh Tech | BX 160L 4 | Long Minh Tech |
| 18.5 | BN 160L 2 | BN 180M 4 | BN 200LA 6 | BE 160L 2 | BE 180M 4 | Long Minh Tech | BX 180M 4 | Long Minh Tech |
| 22 | BN 180M 2 | BN 180L 4 | Long Minh Tech | Long Minh Tech | BE 180L 4 | Long Minh Tech | BX 180L 4 | Long Minh Tech |
| 30 | BN 200LA 2 | BN 200L 4 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 200LA 4 | Long Minh Tech |
| 37 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 225SA 4 | Long Minh Tech |
| 45 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 225SB 4 | Long Minh Tech |
| 55 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 225MA 4 | Long Minh Tech |
| 75 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 280SA 4 | BY 280SAK 4 |
| 90 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 280SB 4 | BY 280BSK 4 |
| 110 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 315SA 4 | BY 315SAK 4 |
| 132 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 315SB 4 | BY 315SBK 4 |
| 160 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 315SC 4 | BY 315SCK 4 |
| 200 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 315MA 4 | BY 315MAK 4 |
| 250 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 355MA 4 | Long Minh Tech |
| 315 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 355MB 4 | Long Minh Tech |
| 355 | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | Long Minh Tech | BX 355MC 4 | Long Minh Tech |
Các thông số cần thiết khi lựa chọn - Động cơ điện 3 pha Bonfiglioli
Công suất động cơ điện
Tốc độ làm việc
Chế độ làm việc
Kiểu lắp và hướng lắp
Môi trường làm việc và cấp bảo vệ của động cơ
Đặc điểm chính của thắng (phanh) của - Động cơ điện 3 pha Bonfiglioli
Sử dụng nguồn một chiều hoặc xoay chiều
Thời gian thắng và nhả thắng nhanh hơn thông qua bộ chỉnh lưu điện tử biến đổi điện áp AC/DC loại SB, NBR, SBR (tùy chọn)
Các lựa option khác của - Động cơ điện 3 pha Bonfiglioli
Sơn bảo vệ C3, C4
Trục đầu ra sau đuôi
Hệ thống thông gió cưỡng bức riêng biệt
Cảm biến điện trở đầu dò nhiệt
Encoder
Trang bị giới hạn lực bảo vệ hộp số
Chế độ làm việc

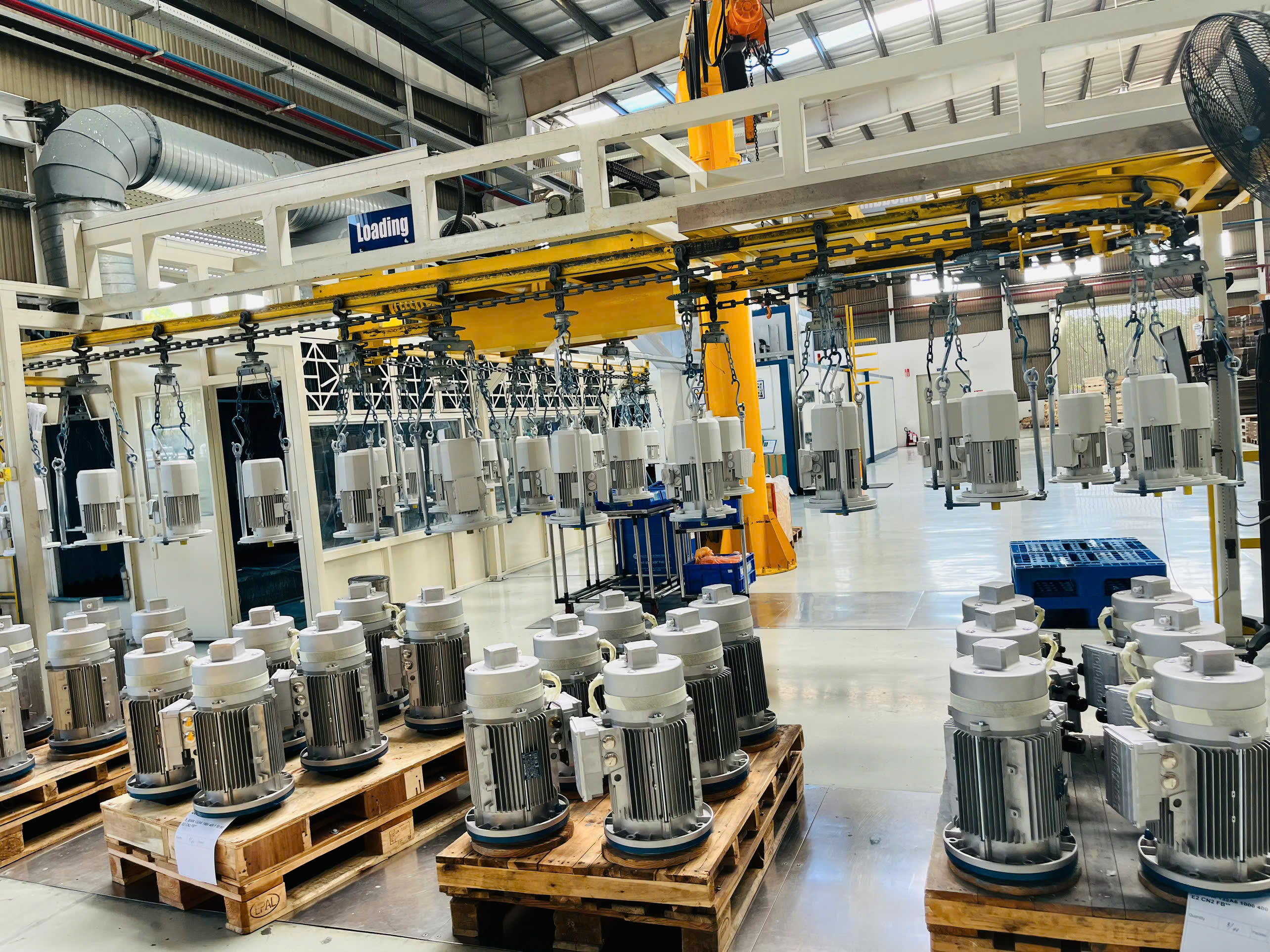

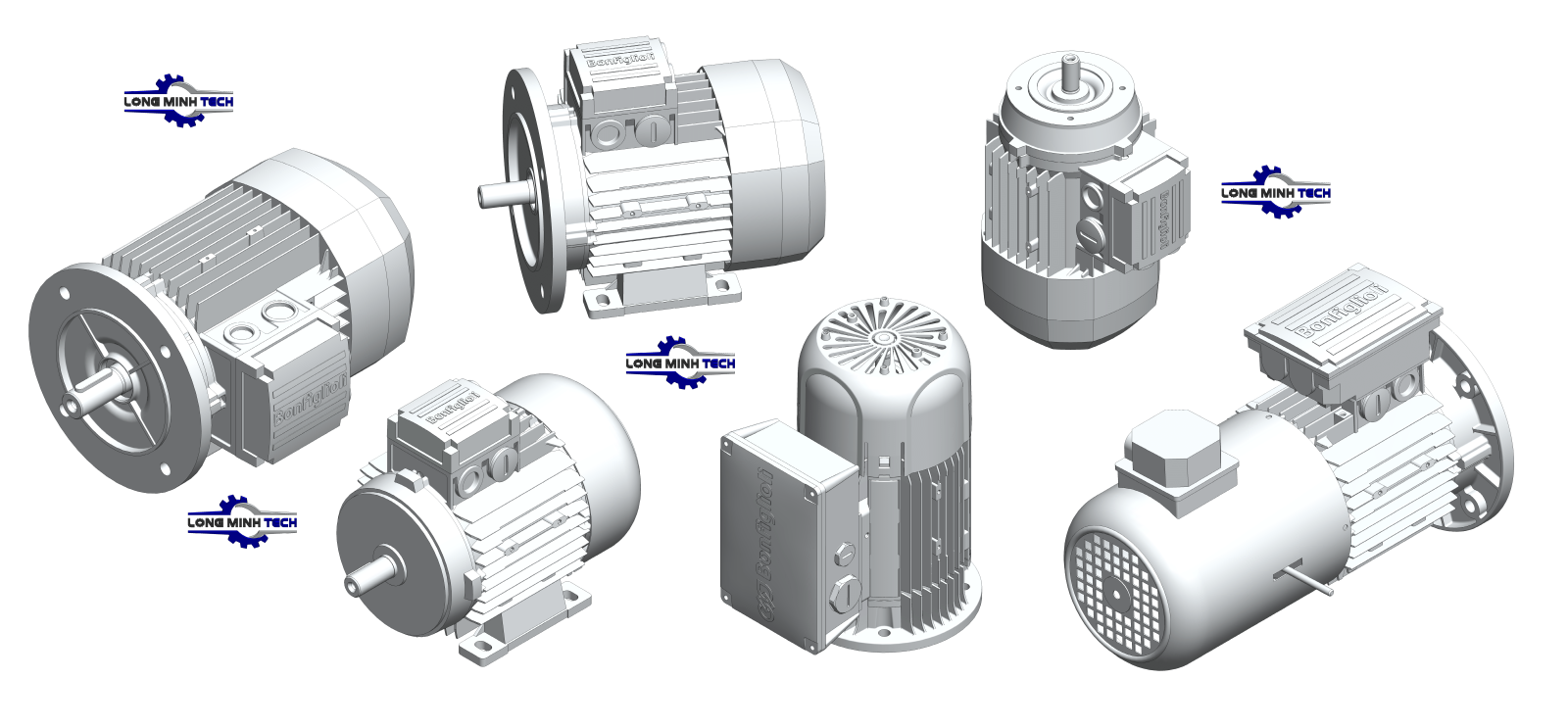

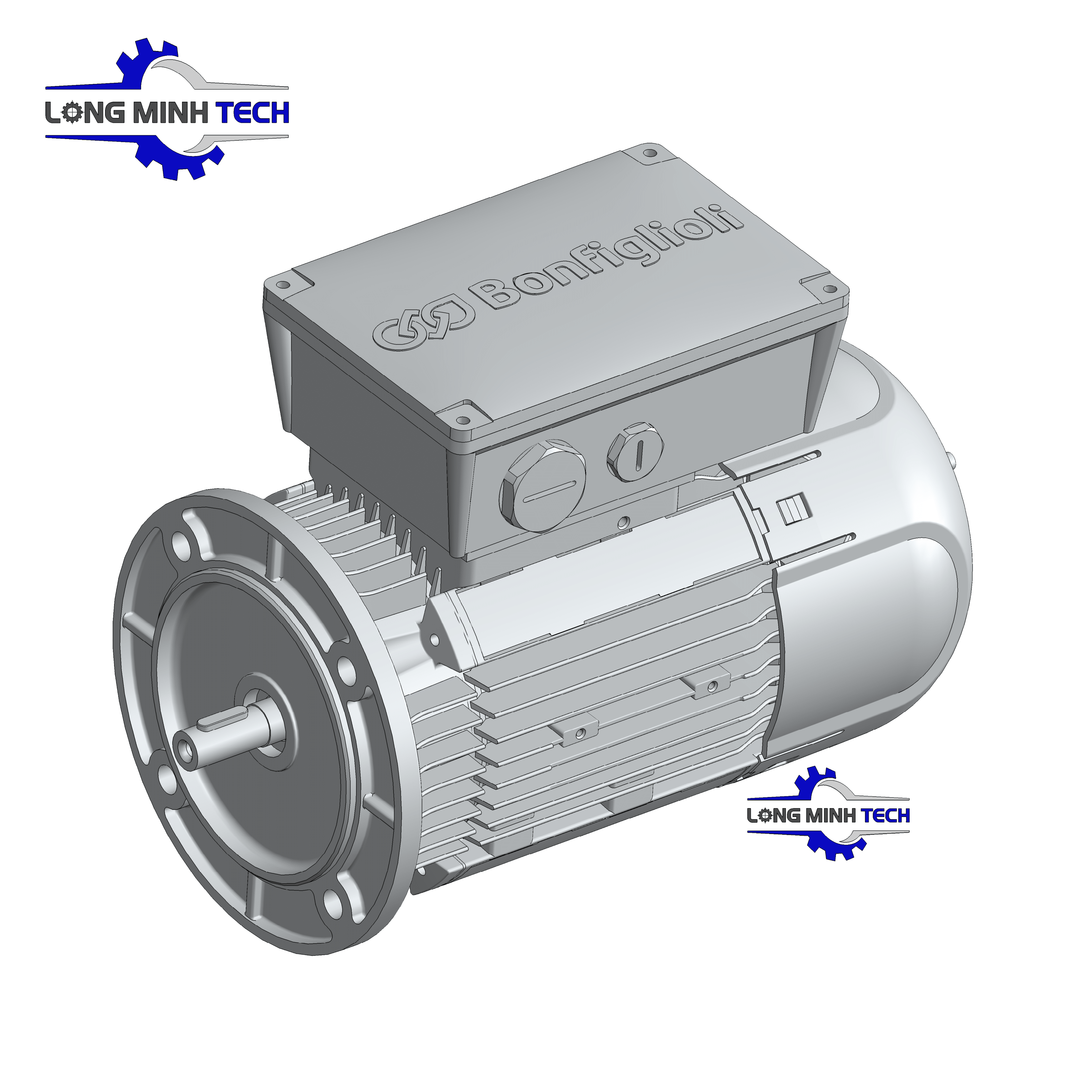

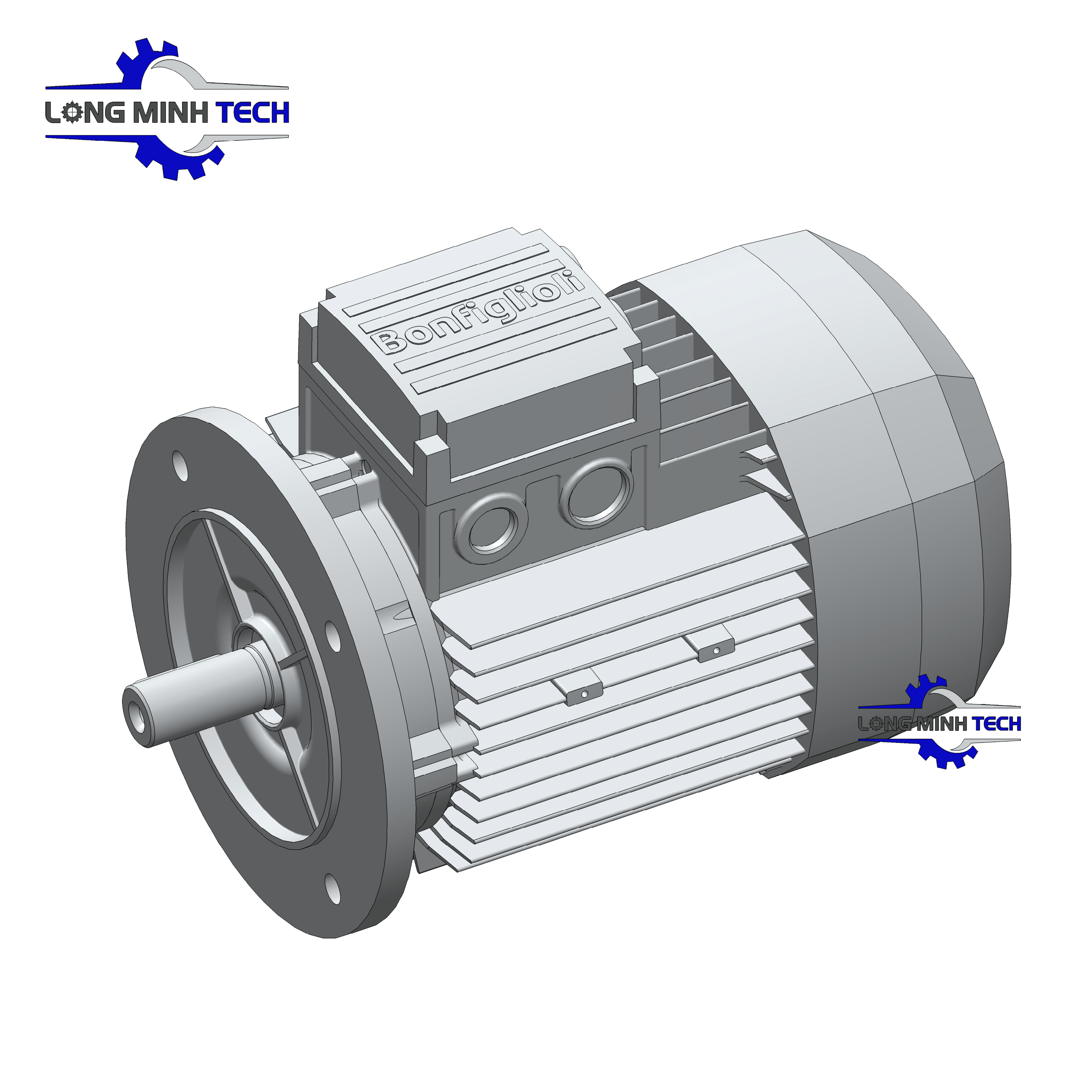

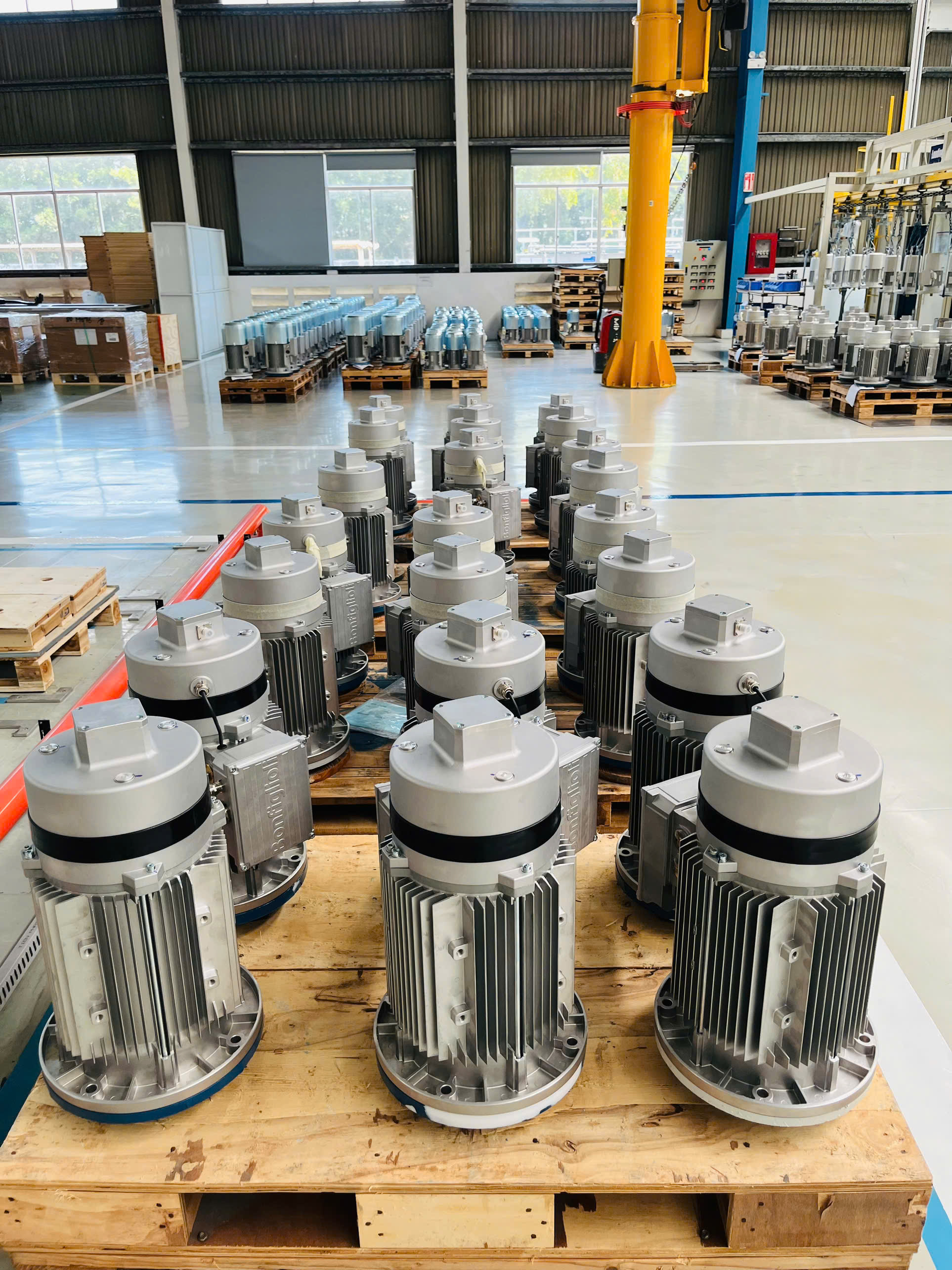

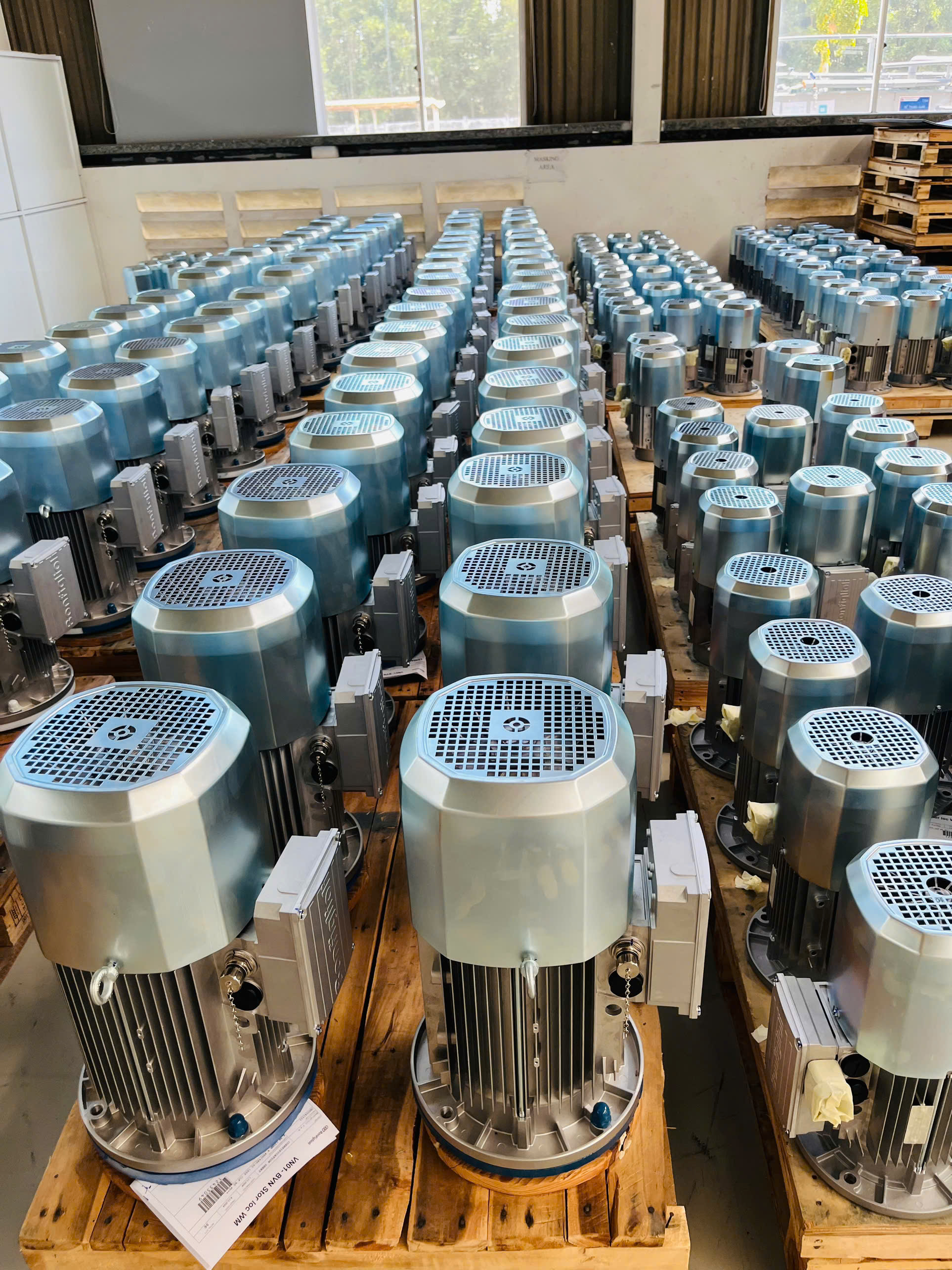

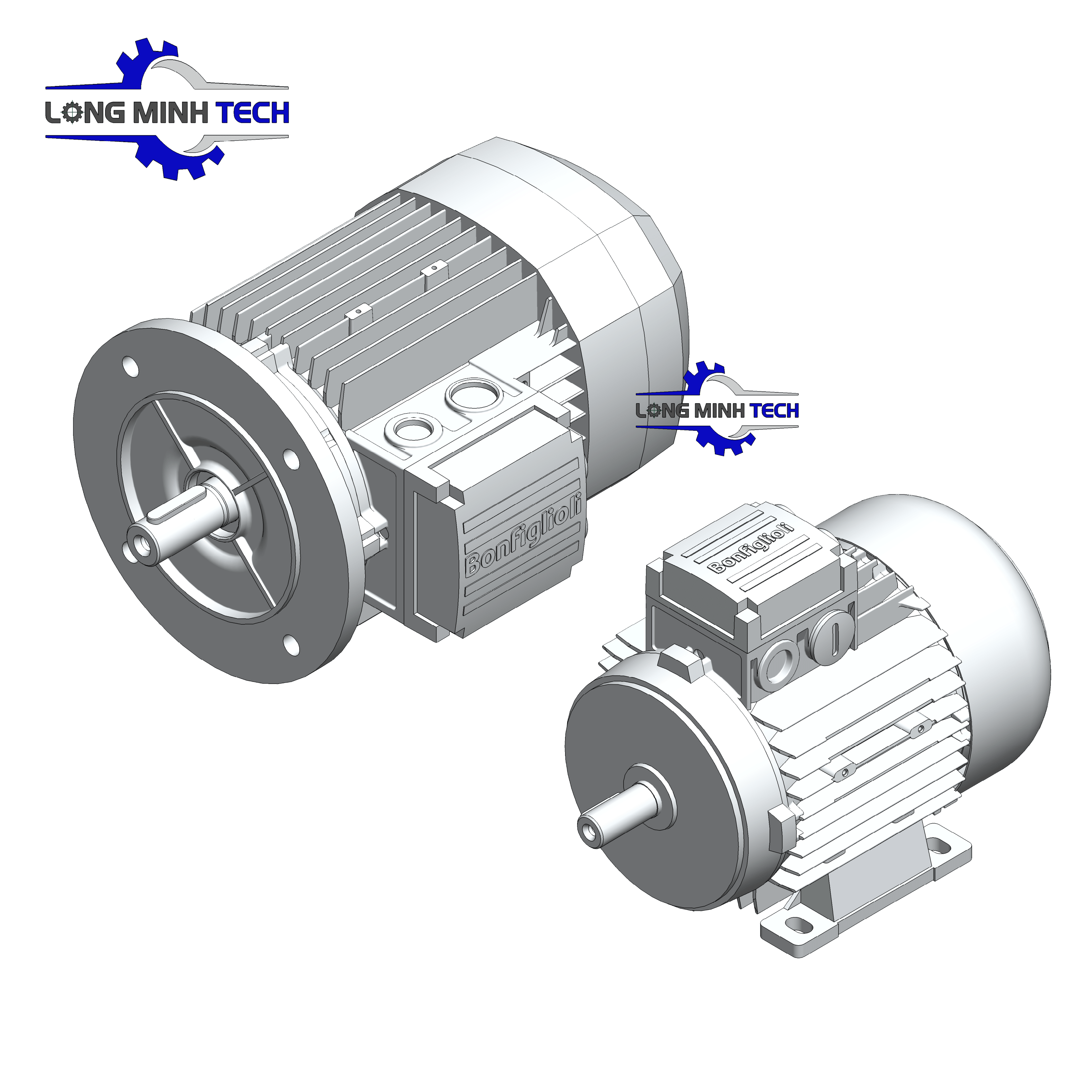

Một số hình ảnh - Động cơ điện 3 pha Bonfiglioli
Ưu điểm của - Động cơ điện 3 pha Bonfiglioli
Hiệu suất cao: Động cơ điện 3 pha Bonfiglioli có hiệu suất làm việc cao, giúp tiết kiệm năng lượng và giảm chi phí vận hành
Bền bỉ và ổn định: Được thiết kế để hoạt động trong môi trường công nghiệp khắc nghiệt với độ bền cao và ít bảo trì
Được tối ưu hóa cho điều khiển tốc độ: Bonfiglioli cung cấp động cơ có khả năng làm việc với các hệ thống điều khiển biến tần, giúp điều chỉnh tốc độ quay một cách chính xác
Công nghệ tiên tiến: Bonfiglioli sử dụng các công nghệ hiện đại trong thiết kế và sản xuất động cơ, đảm bảo chất lượng và độ tin cậy cao
Dễ dàng bảo trì: Với thiết kế tối ưu, động cơ điện Bonfiglioli giúp giảm thiểu yêu cầu bảo trì và kéo dài tuổi thọ của thiết bị
| ỨNG DỤNG CỦA - ĐỘNG CƠ ĐIỆN 3 PHA BONFIGLIOLI |
Ngành công nghiệp chế tạo: Động cơ điện 3 pha Bonfiglioli được sử dụng trong các dây chuyền sản xuất tự động, máy công cụ, và các hệ thống băng chuyền.
Ngành năng lượng: Động cơ điện 3 pha Bonfiglioli cũng được dùng trong các nhà máy điện, máy phát điện, hoặc các ứng dụng cần sự ổn định và hiệu suất cao.
Ngành thực phẩm và đồ uống: Động cơ điện 3 pha Bonfiglioli Dùng trong các máy móc chế biến thực phẩm, đóng gói và vận chuyển.
Hệ thống HVAC (Hệ thống sưởi ấm, thông gió và điều hòa không khí): Động cơ điện 3 pha Bonfiglioli có thể được sử dụng trong các quạt gió, máy nén khí, và các thiết bị điều hòa không khí.

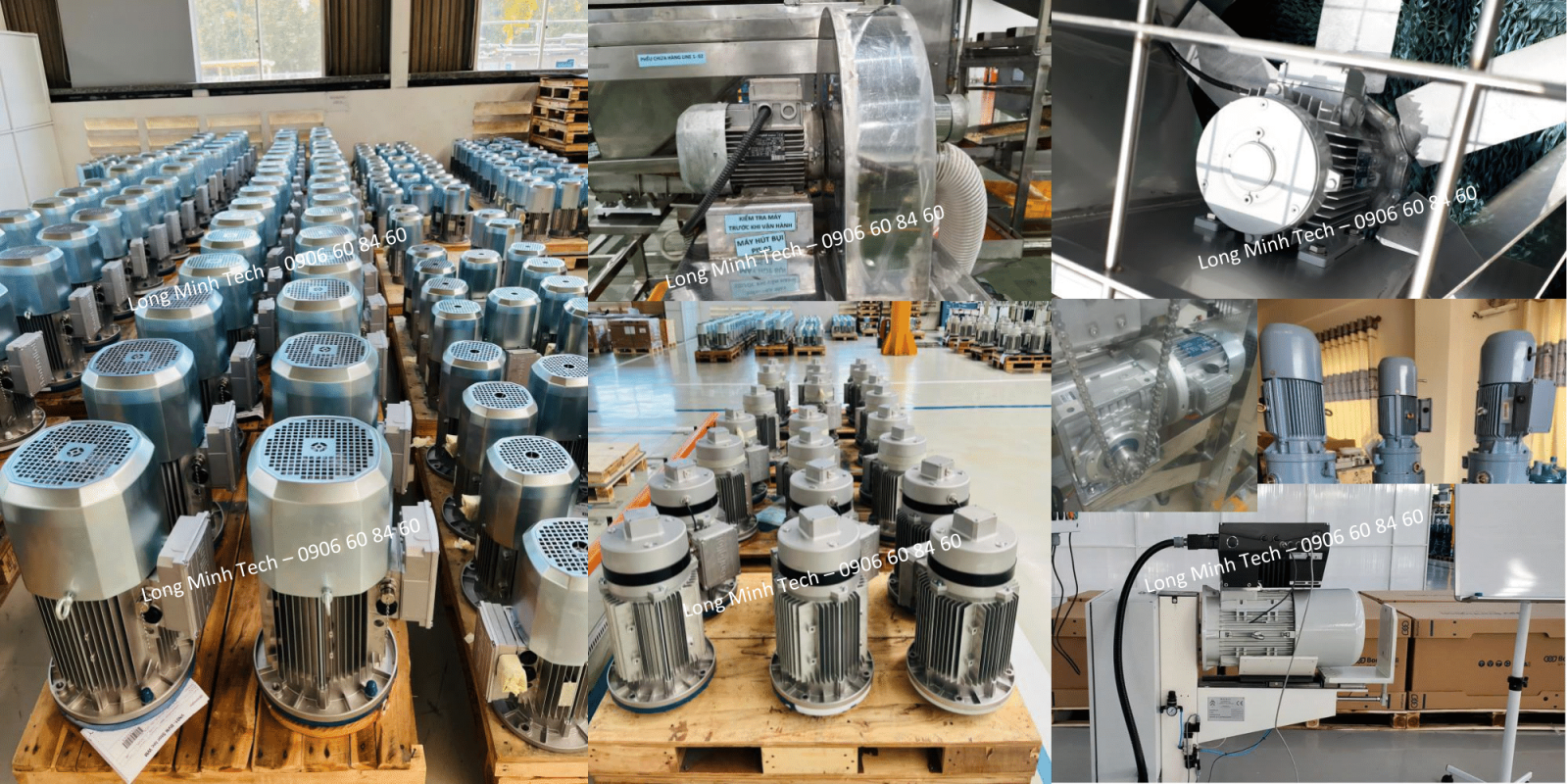

Hình ảnh ứng dụng của - Động cơ điện 3 pha Bonfiglioli
Mua - Động cơ điện 3 pha Bonfiglioli ở đâu?
Hiện nay, Long Minh Tech là đại lý chính hãng của hãng động cơ giảm tốc Bonfiglioli. Với kinh nghiệm hơn 10 năm chuyên phân phối các mặt hàng động cơ điện, hộp giảm tốc, động cơ giảm tốc, biến tần, Long Minh Tech cung cấp dịch vụ tư vấn khách hàng và cung cấp sản phẩm tận tình, giá tốt nhất đến khách hàng.
Mọi thông tin chi tiết và các vấn đề cần hỗ trợ, quý khách vui lòng liên hệ qua hotline công ty:
Long Minh Tech - 0906 60 84 60 | Email: info@longminhtech.com
