| ĐẶC ĐIỂM KỸ THUẬT: |
Tài liệu kỹ thuật - Động cơ giảm tốc bánh răng hành tinh Bonfiglioli
CÔNG NGHỆ TRUYỀN ĐỘNG BÁNH RĂNG HÀNH TINH BONFIGLIOLI

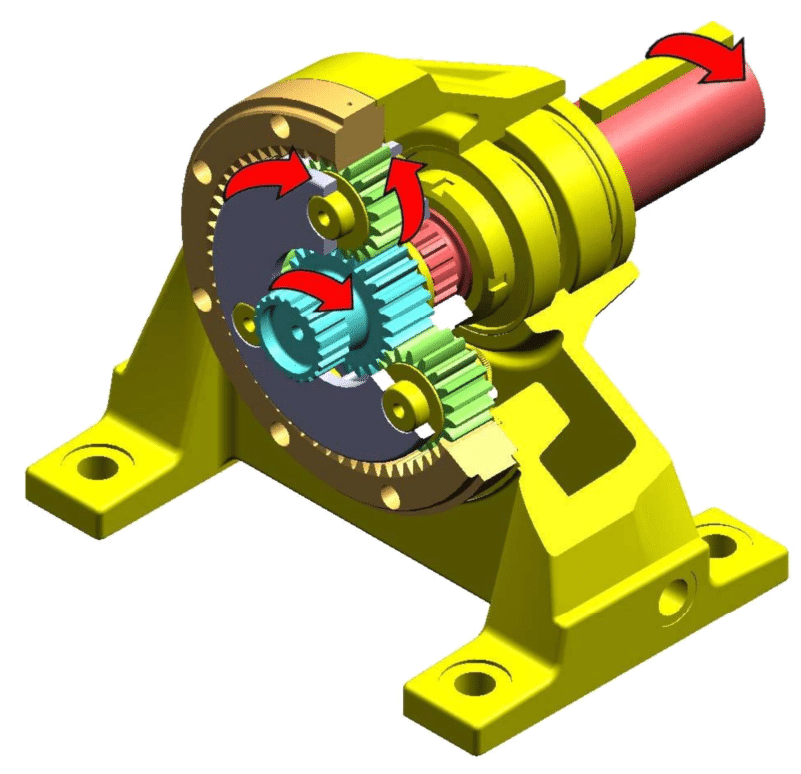

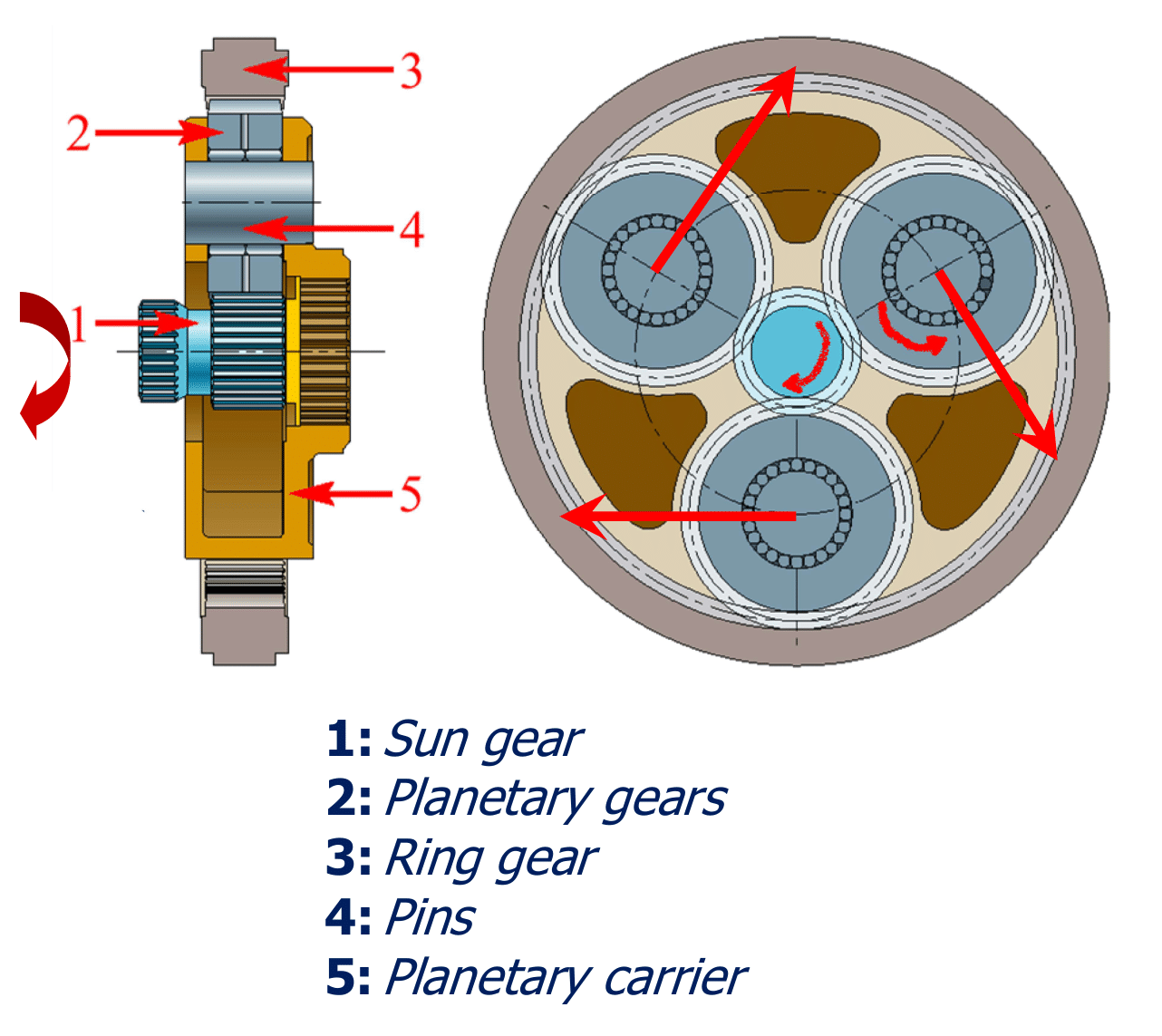

Khác với các dòng hộp giảm tốc truyền động thông thường bằng 1 cặp bánh răng ăn khớp, Động cơ giảm tốc bánh răng hành tinh Bonfiglioli có cấu tạo gồm các bánh răng hành tinh (2) xoay quanh bánh răng mặt trời trung tâm (1). Các bánh răng hành tinh (2) được kết nối với nhau nhằm cần bằng moment xoắn từ bánh răng trung tâm (1) thông qua nhiều tiếp điểm, từ đó phân bố đều lực lên các tiếp điểm giúp tăng độ bền và uy trì tính ổn định của hộp giảm tốc
Xem thêm : Công nghệ bánh truyền động bánh răng hành tinh
ĐẶC ĐIỂM KỸ THUẬT: 3 Series - Động cơ giảm tốc bánh răng hành tinh Bonfiglioli
| Ký hiệu: | 3 Series |  |
| Kiểu truyền động: | Hộp giảm tốc bách răng hành tinh | |

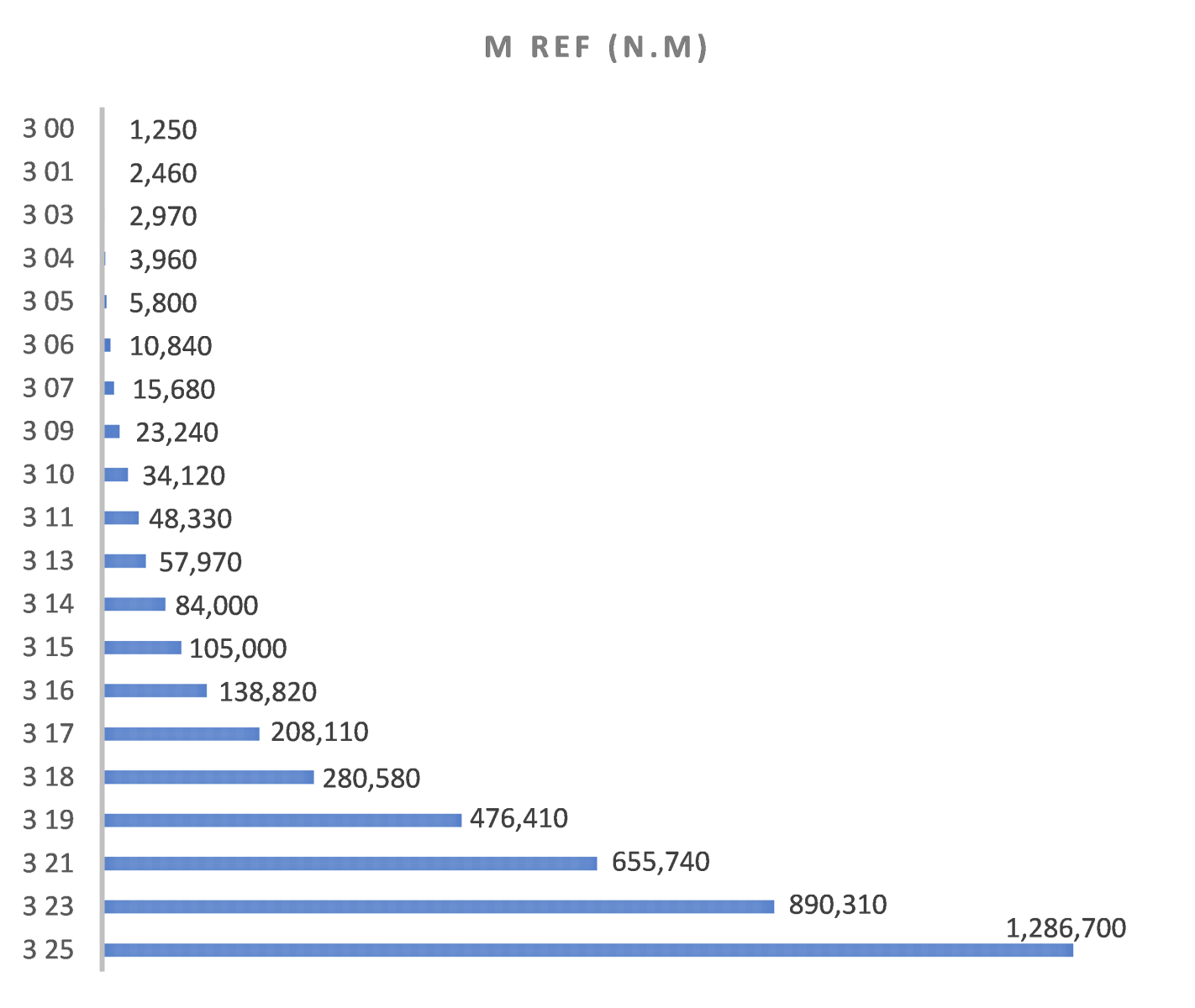

| Dải Moment: | 1250 Nm... 1,286,700 Nm | |
| Công suất: | 0,25 kW...150 kW | |
| Tỉ số truyền: | 3,4...2916 | |
|
Kiểu trục ra của hộp giảm tốc
|

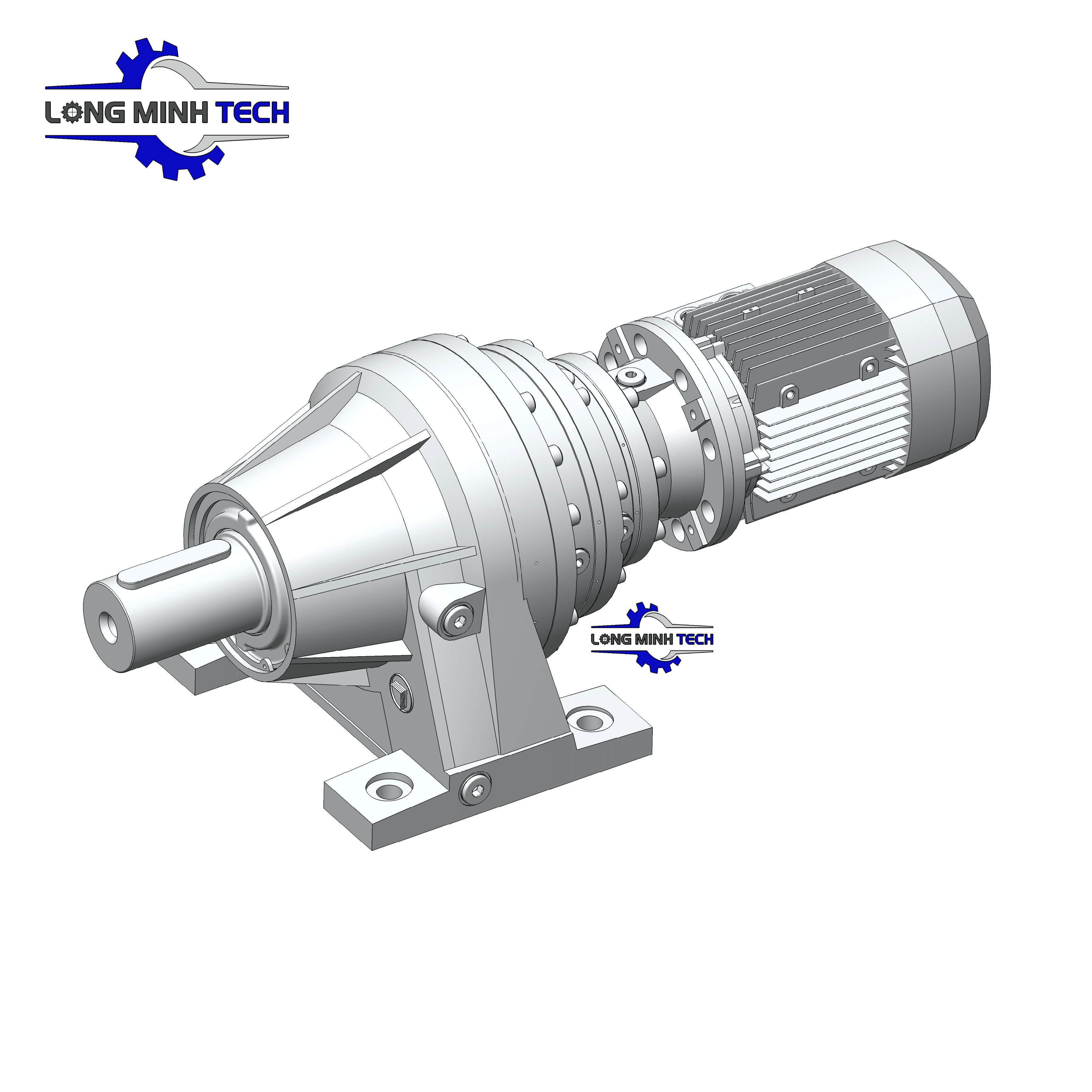

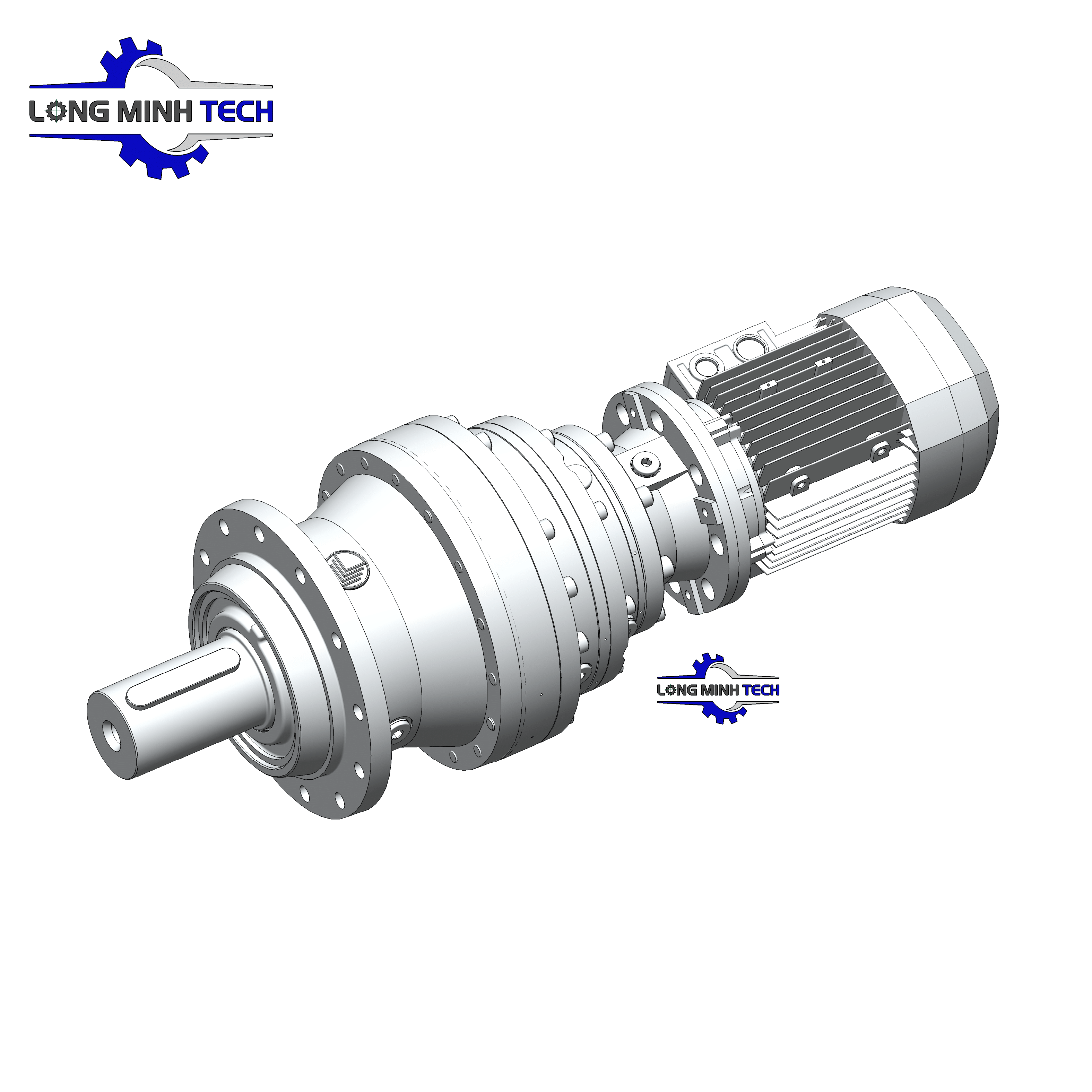

Động cơ giảm tốc bánh răng hành tinh trục thẳng chân đế Động cơ giảm tốc bánh răng hành tinh trục thẳng mặt bích Động cơ giảm tốc bánh răng hành tinh chân đế trục then hoa Động cơ giảm tốc bánh răng hành tinh trục âm then hoa Động cơ giảm tốc bánh răng hành tinh trục âm đĩa côn siết
|
Các thông số quan trọng khi lựa chọn - Động cơ giảm tốc bánh răng hành tinh Bonfiglioli
| 3 06 L 3 205 PC P90 …. BN 90LA 4 230/400-50 IP55 CLF …. FD 40 NB 230 SA | ||||||||||||
| HỘP SỐ | ĐỘNG CƠ | THẮNG | ||||||||||
| Size tiêu chuẩn | 00, 01, 03,…, 25 | Size motor | 0.25 kW…150 kW | Loại thắng | FD, FA | |||||||
| Kiểu lắp | PC, HC, HZ, FP, FZ | Số cực | 2, 4, 6, 8, 2/4 | Moment thắng | … | |||||||
| Tỉ số truyền | 3,4...2916 | Điện áp | 230/400, 400/690 | Điện áp thắng | 230, 400 | |||||||
| Kết nối | P71, P80, P90,... | Cấp bảo vệ | IP54, IP55, IP56 | Tùy chọn/options | … | |||||||
| Tùy chọn/options | … | Tùy chọn/options | … | |||||||||
Khi lựa chọn - Động cơ giảm tốc bánh răng hành tinh Bonfiglioli
Công suất động cơ điện
Công suất nhiệt cảu hộp giảm tốc
Tốc độ hoặc tỉ số truyền của hộp số
Moment đầu ra của hộp giảm tốc
Hệ số phục vụ Sf
Kiểu lắp và hướng lắp
Môi trường làm việc và cấp bảo vệ của động cơ
Kết cấu trục vào của hộp giảm tốc bánh răng hành tinh Bonfiglioli
Kết nối IEC lắp với động cơ điện 3 pha thông qua mặt bích tiêu chuẩn
Kết nối IEC lắp với motor Servo
Kết nối với motor thủy lực
Kết nối hộp số trục dương đầu vào lắp gián tiếp với động cơ điện
Đặc điểm chính của thắng (phanh) của - Động cơ giảm tốc bánh răng hành tinh Bonfiglioli
Sử dụng nguồn một chiều hoặc xoay chiều
Thời gian thắng và nhả thắng nhanh hơn thông qua bộ chỉnh lưu điện tử biến đổi điện áp AC/DC loại SB, NBR, SBR (tùy chọn)
Các lựa option khác của - Động cơ giảm tốc bánh răng hành tinh Bonfiglioli
Tùy chọn phòng nổ Atex
Sơn bảo vệ C3, C4
Dầu bôi trơn dùng cho các môi trường nhiệt độ thấp hoặc food oil
Hệ thống thông gió cưỡng bức riêng biệt
Cảm biến điện trở đầu dò nhiệt
Encoder
Trang bị giới hạn lực bảo vệ hộp số

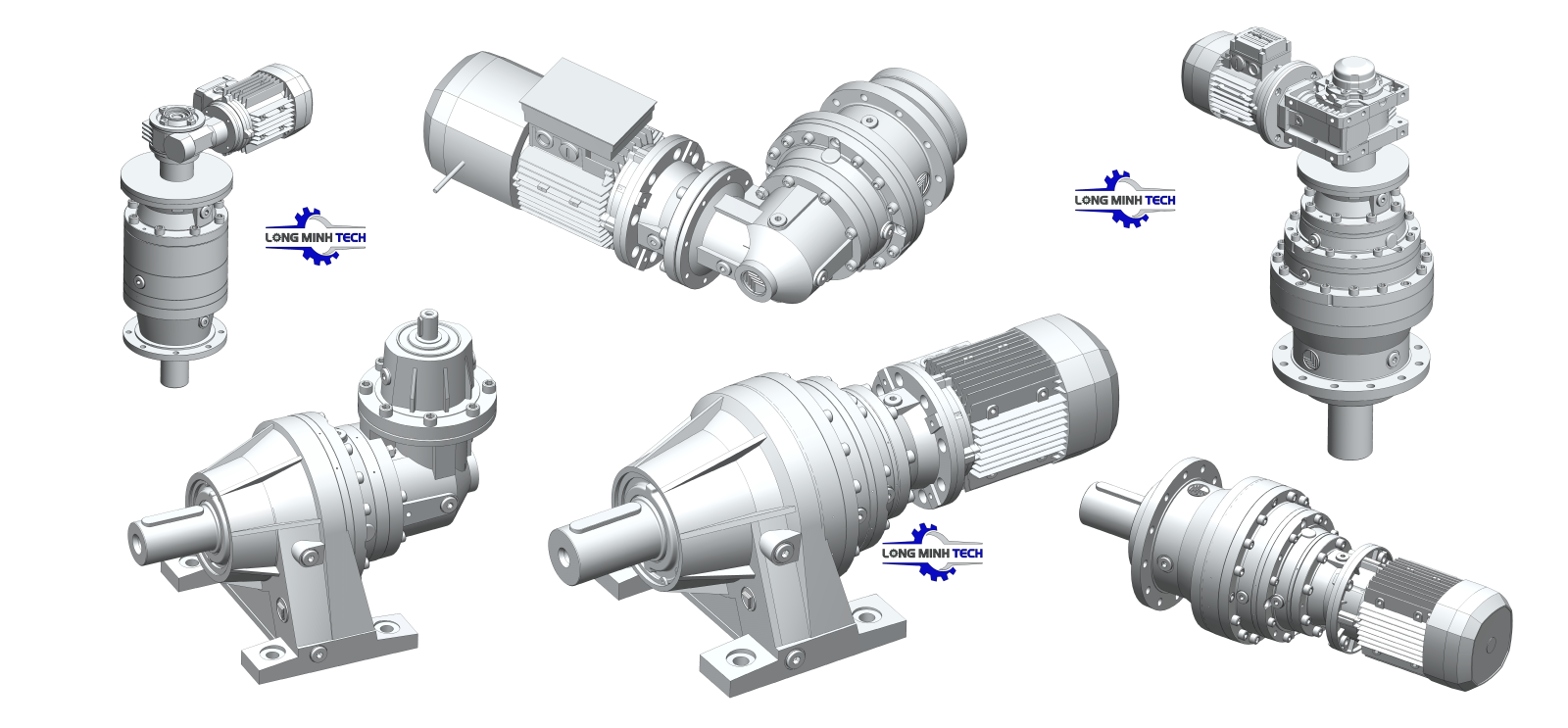

Một số hình ảnh - Động cơ giảm tốc bánh răng hành tinh Bonfiglioli
| ỨNG DỤNG CỦA - ĐỘNG CƠ GIẢM TỐC BÁNH RĂNG HÀNH TINH BONFIGLIOLI |
Động cơ giảm tốc bánh răng hành tinh Bonfiglioli ứng dụng cho ngành năng lượng gió
Động cơ giảm tốc bánh răng hành tinh Bonfiglioli ứng dụng cho ngành mía đường
Động cơ giảm tốc bánh răng côn xoắn Bonfiglioli ứng dụng bể lắng gạt bùn
Động cơ giảm tốc bánh răng côn xoắn Bonfiglioli ứng dụng cầu trục, cổng trục, thủy điện
Động cơ giảm tốc bánh răng côn xoắn Bonfiglioli ứng dụng khai thác khoáng sản, luyện kim
Động cơ giảm tốc bánh răng côn xoắn Bonfiglioli ứng dụng máy ép, máy nghiềng, máy đùn

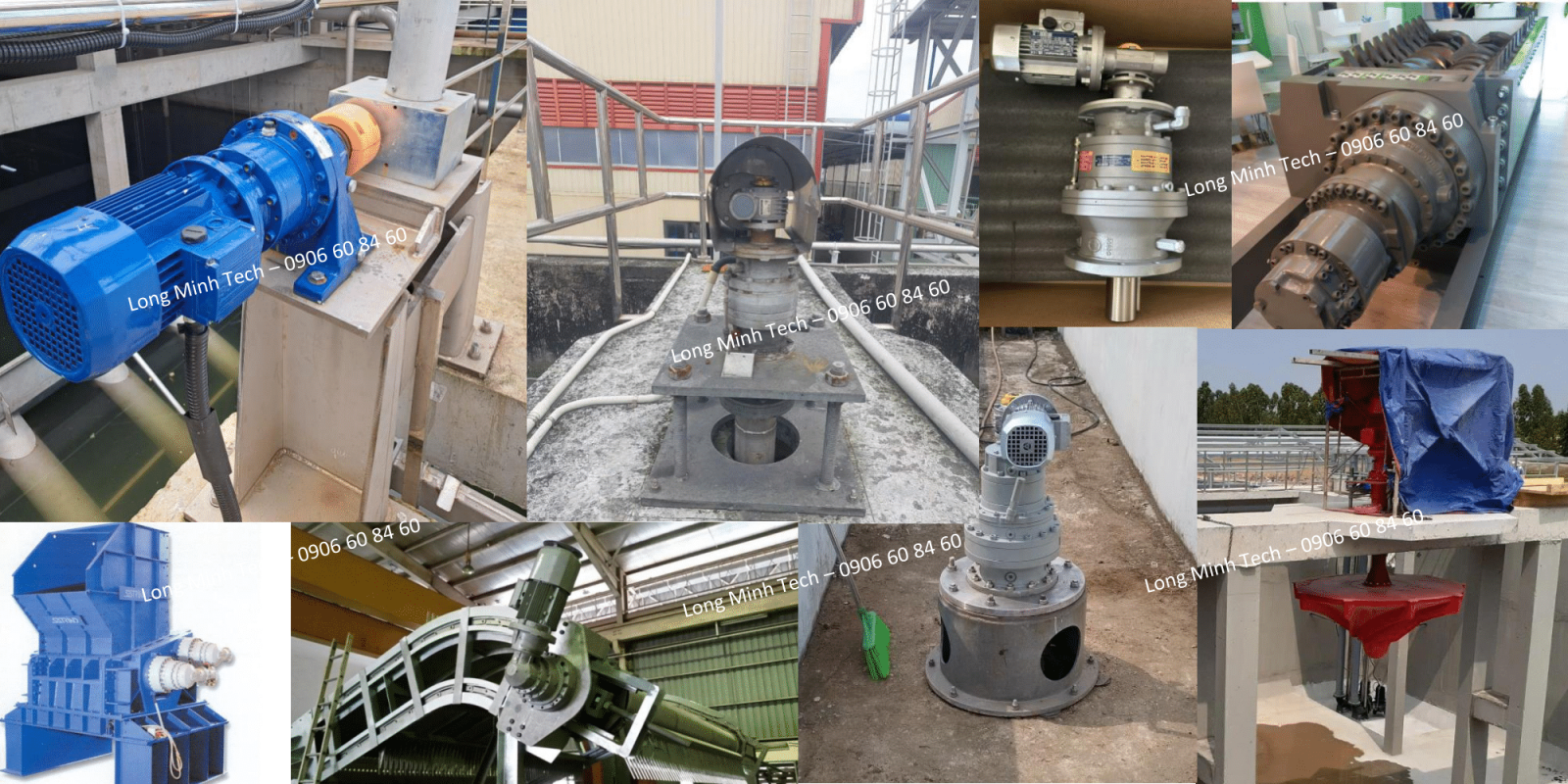

Hình ảnh ứng dụng của - Động cơ giảm tốc bánh răng hành tinh Bonfiglioli
