ĐẶC ĐIỂM KỸ THUẬT: |
Tài liệu kỹ thuật - Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series
ĐẶC ĐIỂM KỸ THUẬT: Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series
| Ký hiệu: | VF/W Series |
|
| Kiểu truyền động: | Hộp giảm tốc trục vít bánh vít, trục âm vuông góc | |

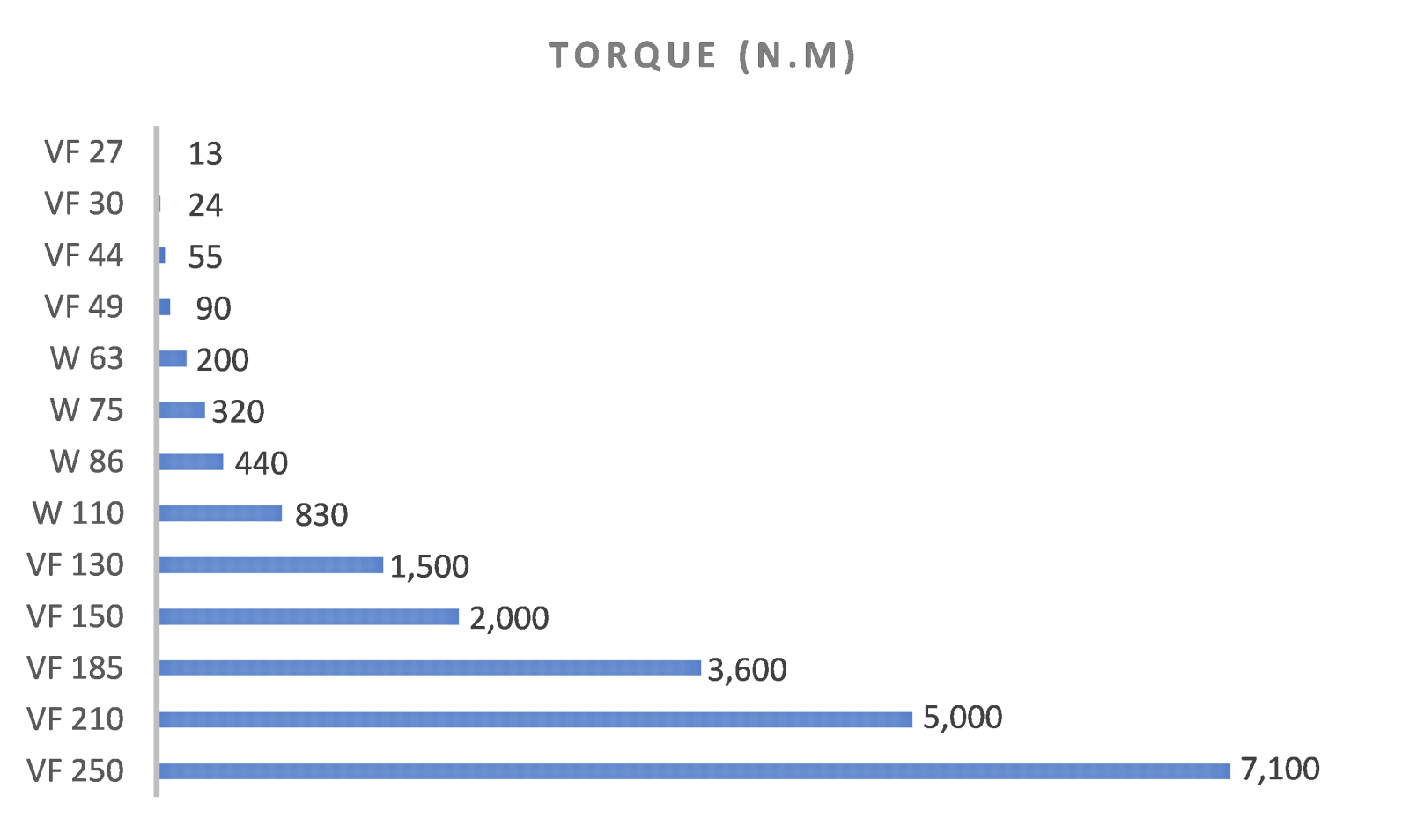

| Dải Moment: | 13 Nm ... 7100 Nm | |
| Công suất: | 0.04 kW ... 75 kW | |
| Tỉ số truyền: | 7 ... 100 | |
| Kiểu trục ra của hộp giảm tốc |
Động cơ giảm tốc trục vít bánh vít với chân đế (Truyền động trên, truyền động dưới, truyền động theo chiều dọc - VF Series) Động cơ giảm tốc trục vít bánh vít với chân đế đa hướng (VF Series) Động cơ giảm tốc trục vít bánh vít với mặt bích (Mặt bích tiêu chuẩn, mặt bích ngắn, mặt bích mở rộng - VF/W Series) Động cơ giảm tốc trục vít bánh vít đa dụng (Lắp đặt linh hoạt - VF/W Series) |
Các thông số quan trọng khi lựa chọn - Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series
| W 63 U 30 P80 B5 B3 …. BN 80B 4 230/400-50 IP55 CLF B5 .… FD 5 230 SD | |||||||||||||
| HỘP SỐ | ĐỘNG CƠ | THẮNG | |||||||||||
| Kiểu hộp số | VF, W | Size motor | 0.04 kW … 75kW | Loại thắng | FD, FA | ||||||||
| Size tiểu chuẩn VF: | 27, 30, 44, 49, ... 250 | Số cực | 2, 4, 6, 8, 2/4 | Moment thắng | … | ||||||||
| Size tiểu chuẩn W: | 63, 75, 86, 110 | Điện áp | 230/400, 400/690 | Điện áp | 230, 400 | ||||||||
| Kiểu lắp | N, A, V, F…U | Cấp bảo vệ | IP54, IP55, IP56 | Tùy chọn/option | … | ||||||||
| Tỷ số truyền | 7 … 100 | Tùy chọn/option | … | ||||||||||
| Kết nối | IEC, Compact, HS | ||||||||||||
| Hướng lắp | B3, B6, V5, … | ||||||||||||
| Tùy chọn/option | … | ||||||||||||
Khi lựa chọn - Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series
Công suất động cơ điện
Tốc độ hoặc tỉ số truyền của hộp số
Moment đầu ra của hộp giảm tốc
Hệ số phục vụ Sf
Kiểu lắp và hướng lắp
Môi trường làm việc và cấp bảo vệ của động cơ
Kết cấu trục vào của hộp giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series
Loại M: Động cơ Bonfiglioli gắn liền hộp giảm tốc (Có thắng hoặc không thắng) (W Series)
Kết nối IEC lắp với động cơ điện 3 pha thông qua mặt bích tiêu chuẩn (VF/W Series)
Kết nối hộp số trục dương đầu vào lắp gián tiếp với động cơ điện (VF/W Series)
Đặc điểm chính của thắng (phanh) của - Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series
Sử dụng nguồn một chiều hoặc xoay chiều
Thời gian thắng và nhả thắng nhanh hơn thông qua bộ chỉnh lưu điện tử biến đổi điện áp AC/DC loại SB, NBR, SBR (tùy chọn)
Các option khác của - Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series
Tùy chọn phòng nổ Atex
Sơn bảo vệ C3, C4
Dầu bôi trơn dùng cho các môi trường nhiệt độ thấp hoặc food oil
Hệ thống thông gió cưỡng bức riêng biệt
Cảm biến điện trở đầu dò nhiệt
Encoder
Đặc điểm nổi bật của Động cơ giảm tốc trục vít bánh vít Bonfiglioli – VF/W Series:
Thiết kế hiện đại, bền bỉ:
- Thiết kế kiểu dáng nhỏ gọn, giúp trọng lương nhẹ nhưng vẫn đảm bảo độ bền cao.
- Công nghệ gia công chính xác, giảm ma sát và tăng hiệu suất truyền động.
- Hệ thống làm mát hiệu quả, giúp thiết bị hoạt động ổn định trong thời gian dài.
Linh hoạt trong lắp đặt:
- Lắp đặt đa dạng: nằm ngang, đứng, theo ngược,… (Universal mounting)
- Các lựa chọn trục ra: trục rỗng (hollow shaft), trục lồi (solid shaft), mặt bích
- Hệ thống khớp nối IEC/MEMA: Dễ dàng kết hợp với động cơ điện thông dụng
Bảo trì dễ dàng, tuổi thọ cao:
- Bôi trơn bằng dầu tự nhiên, giúp giảm ma sát và tăng tuổi thọ
- Thiết kế kín, chống bụi bẩn và nước, đặc biệt với các tùy chọn IP cao
- Chi phí bảo trì thấp, giúp doanh nghiệp tiết kiệm chi phí vận hành
Tiêu chuẩn phòng nổ
Kết hợp với động cơ đồng bộ
Kết hợp với hộp giảm tốc bánh răng hành tinh
Khả năng tự hãm (self-locking): Hộp giảm tốc có tỷ số truyền cao có đặc tính tự hãm tốt, và các tỷ số truyền cao hơn thì hoàn toàn không thể đảo chiều.

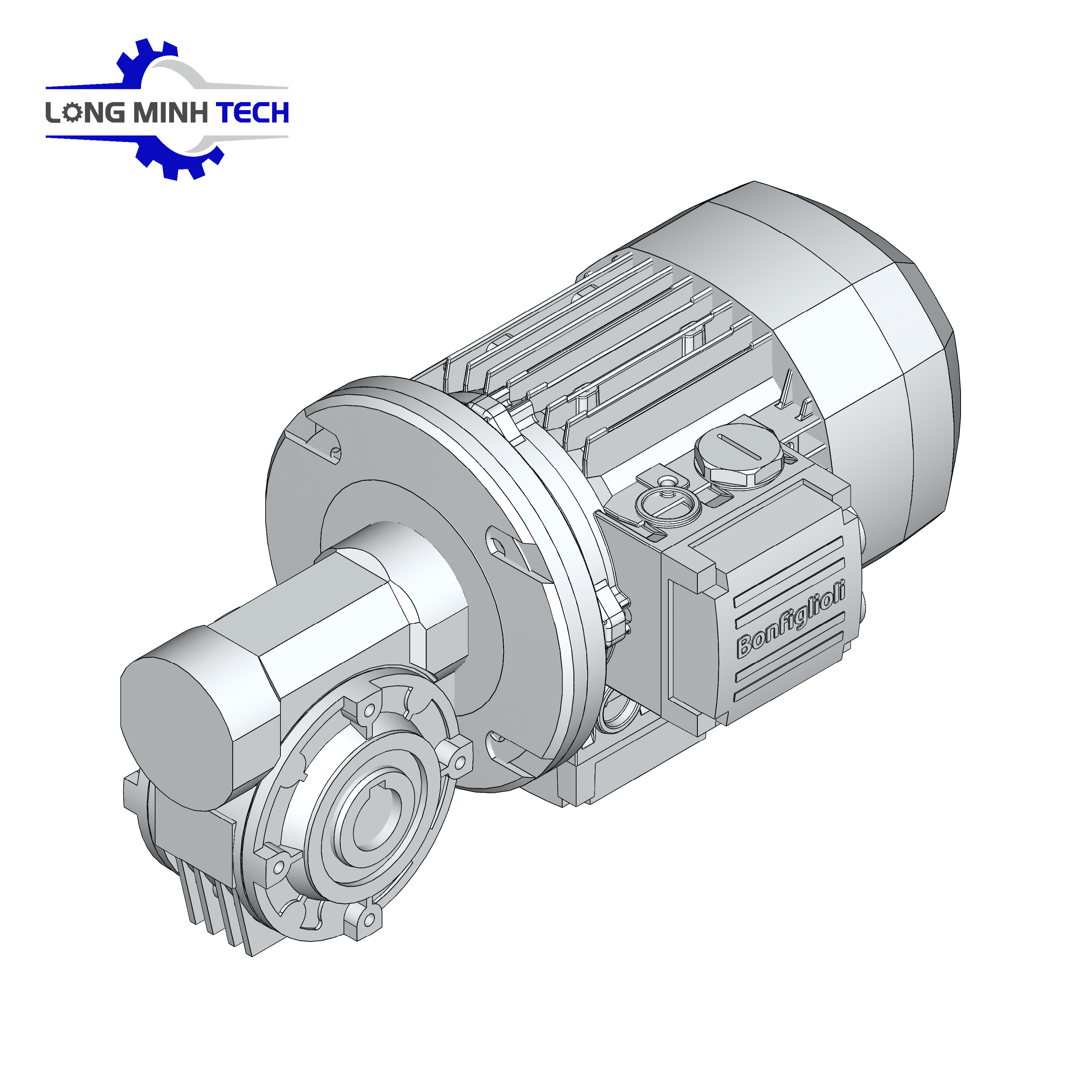

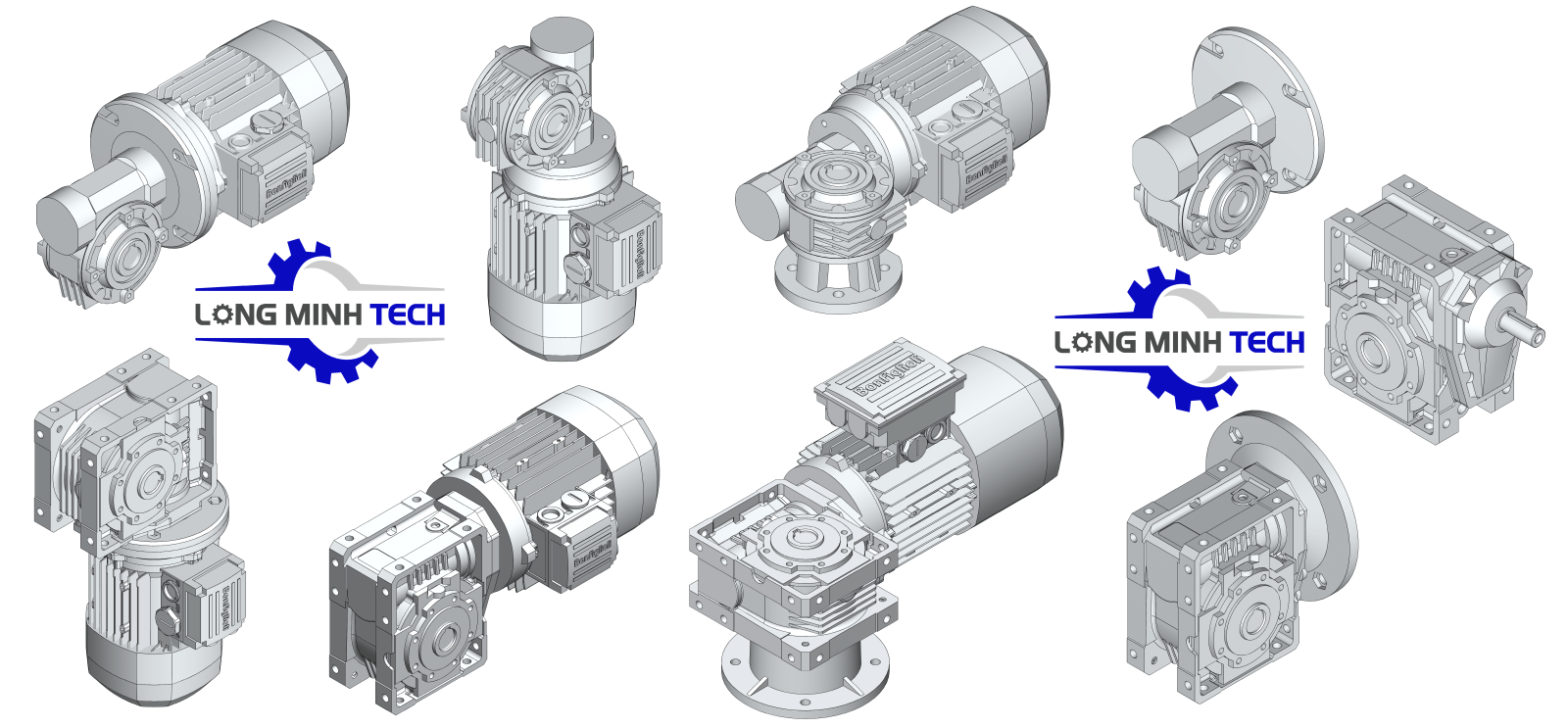

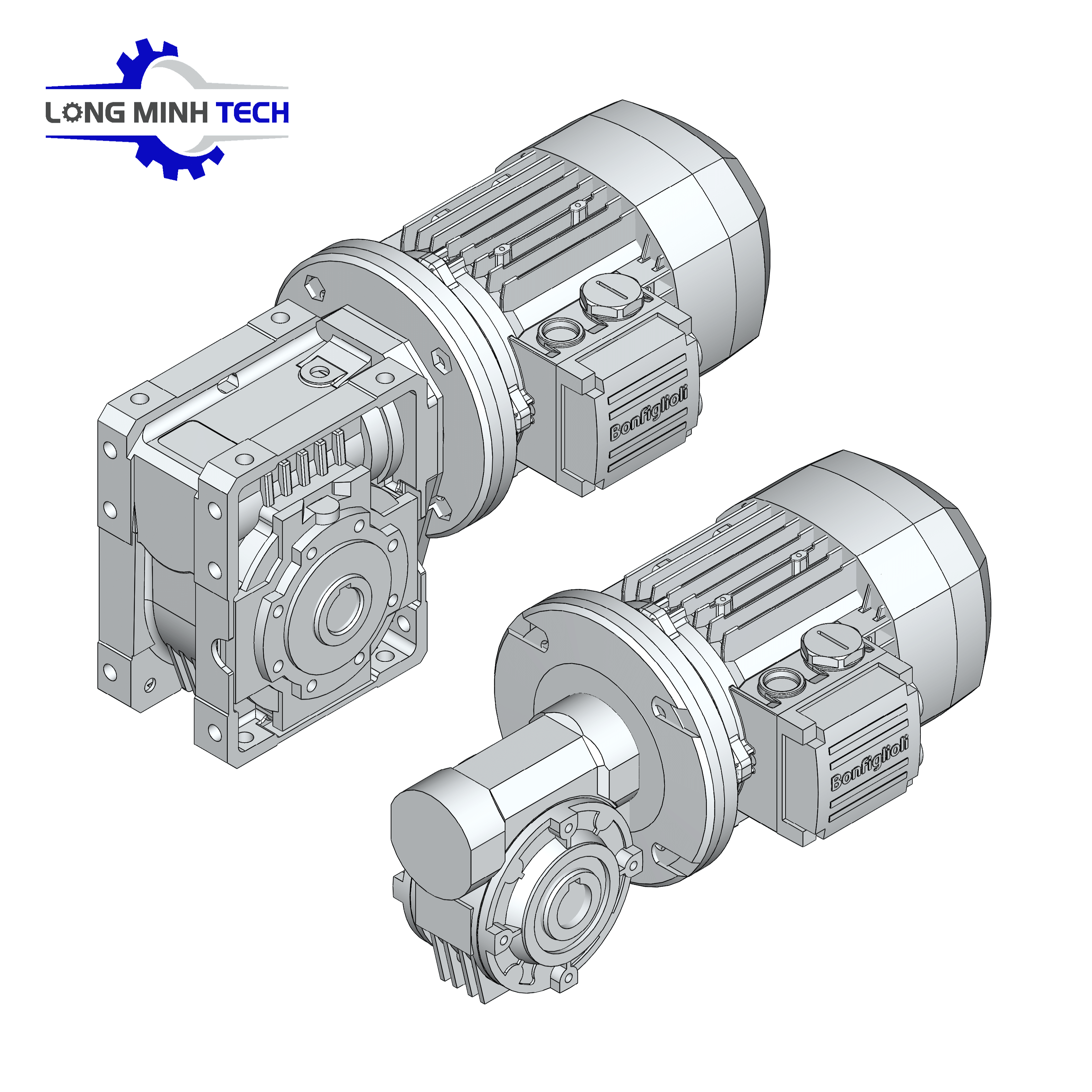

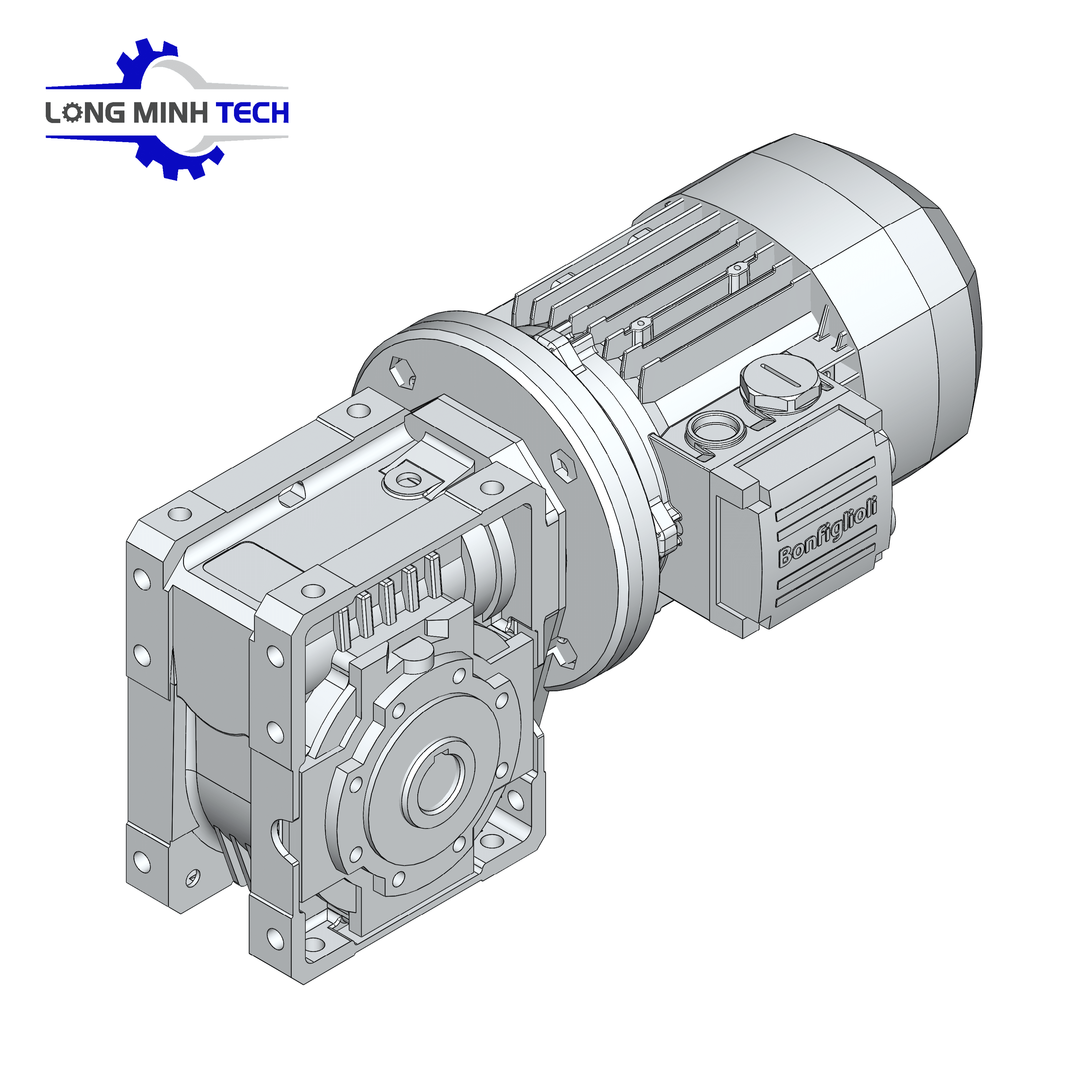

Một số hình ảnh - Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series
ỨNG DỤNG CỦA - ĐỘNG CƠ GIẢM TỐC TRỤC VÍT BÁNH VÍT BONFIGLIOLI - VF/W SERIES |
🏭 Ứng dụng thực tế
-
Băng tải công nghiệp, băng tải thực phẩm, đóng gói
-
Máy khuấy, máy trộn, hệ thống tuần hoàn
-
Cần trục, thang nâng
-
Dây chuyền đóng chai, chiết rót, dán nhãn
-
Hệ thống xử lý nước thải, bơm định lượng
-
Máy cuộn, máy cắt trong ngành nhựa và giấy
Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series ứng dụng cho ngành sản xuất và tự động hóa:
- Hệ thống băng tải trong nhà máy sản xuất.
- Dây chuyền đóng gói tự động
- Máy chiết rót và dán nhãn.
Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series ứng dụng cho ngành thực phẩm và đồ uống:
- Dây chuyền chế biến thực phẩm, thịt cá
- Hệ thống sản xuất bánh kẹo, nước giải khát.
- Máy khuấy, trộn nguyên liệu.
Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series ứng dụng cho ngành tái chế và xử lý rác:
- Hệ thống phân loại rác tự động.
- Máy ép phế liệu.
Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series ứng dụng cho ngành dệt may và sản xuất gỗ:
- Máy dệt, máy may công nghiệp
- Máy bào gỗ, cưa gỗ
- Hệ thống cấp liệu tự động
Lợi ích khi sử dụng Động cơ giảm tốc trục vít bánh vít Bonfiglioli – VF/W Series
Độ tin cậy và bền bỉ cao
- Thiết kế chắc chắn, chịu được điều kiện làm việc khắc nghiệt
- Hoạt động ổn định trong môi trường có bụi bẩn, độ ẩm cao
- Đạt tiêu chuẩn chất lượng quốc tế, đảm bảo hiệu suất lâu dài
Linh hoạt và dễ dàng lắp đặt
- Phù hợp với nhiều hệ thống truyền động khác nhau
- Đa dạng tỷ số truyền, đáp ứng nhiều yêu cầu kỹ thuậ
- Thiết kế nhỏ gọn, dễ dàng lắp đặt và bảo trì

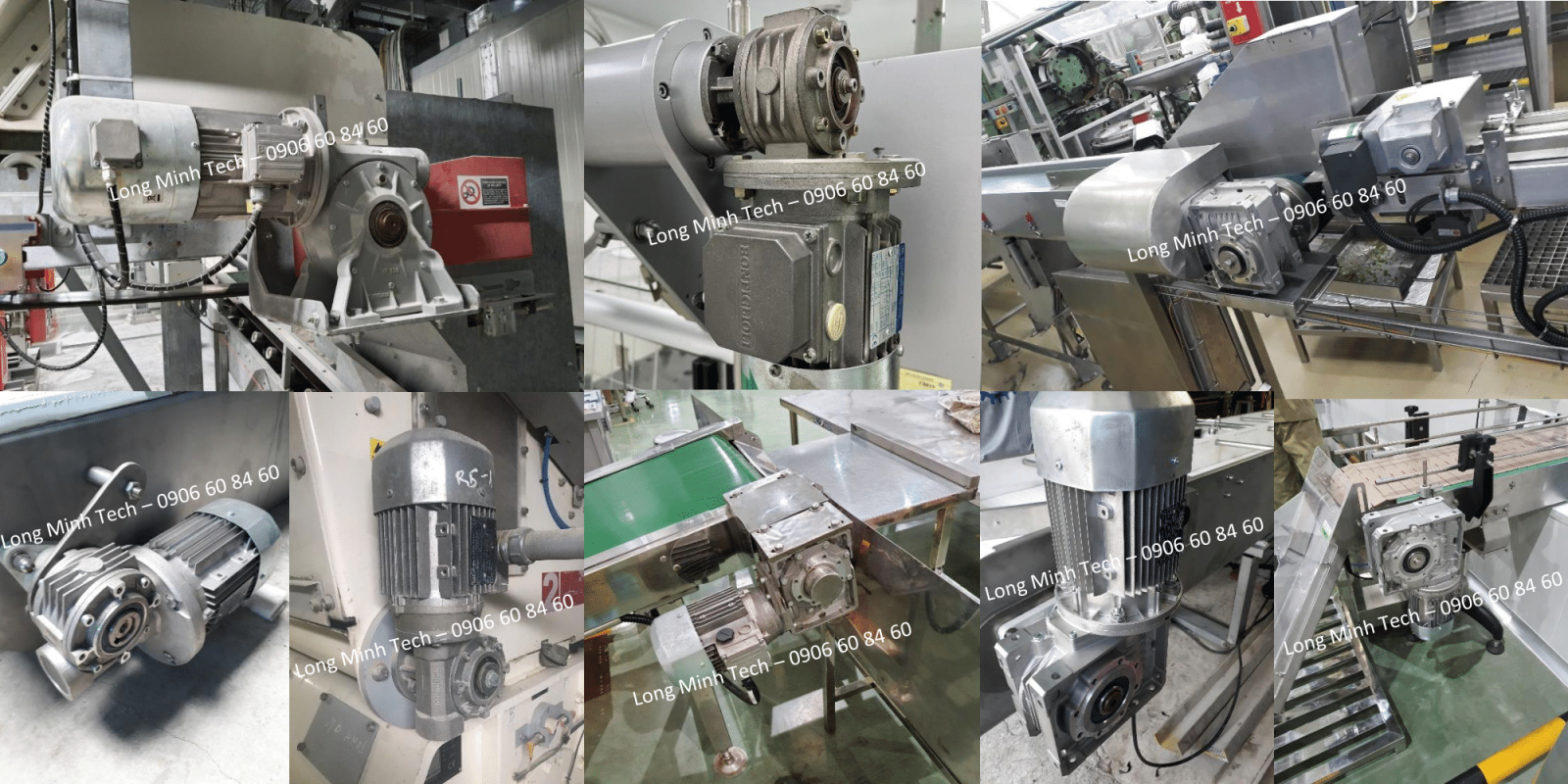

Hình ảnh ứng dụng của - Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series
Mua - Động cơ giảm tốc trục vít bánh vít Bonfiglioli - VF/W Series ở đâu?
Hiện nay, Long Minh Tech là đại lý chính hãng của hãng động cơ giảm tốc Bonfiglioli. Với kinh nghiệm hơn 10 năm chuyên phân phối các mặt hàng động cơ điện, hộp giảm tốc, động cơ giảm tốc, biến tần, Long Minh Tech cung cấp dịch vụ tư vấn khách hàng và cung cấp sản phẩm tận tình, giá cả tốt nhất đến khách hàng.
📐 Lựa chọn cấu hình theo nhu cầu
| Yếu tố cần xác định khi chọn model | Gợi ý |
|---|---|
| Công suất động cơ (kW/HP) | VD: 1.5kW, 2.2kW, 5.5kW... |
| Tốc độ đầu ra mong muốn (rpm) | VD: 40 rpm, 80 rpm, 150 rpm... |
| Mô-men xoắn tải (Nm) | Tính toán theo tải truyền động |
| Kiểu lắp đặt | Mặt bích B5, chân đế, hoặc cả hai |
| Nguồn điện | 3 pha – 380V – 50Hz hoặc yêu cầu đặc biệt |
| Yêu cầu môi trường | Thường, ẩm ướt, chống bụi, chống cháy nổ |
Ưu điểm nổi bật khi chọn Bonfiglioli
✅ Hàng chính hãng, tiêu chuẩn châu Âu
✅ Độ bền cao, tuổi thọ dài
✅ Dễ dàng thay thế phụ tùng, đồng bộ với động cơ IEC
✅ Nhiều lựa chọn về mô-đun mở rộng: phanh, encoder, inverter tích hợp
✅ Hỗ trợ tư vấn kỹ thuật chi tiết theo tải và ứng dụng
📩 Nếu bạn cần hỗ trợ:
-
Chọn đúng model theo yêu cầu tải
-
Tính toán mô-men xoắn, tỷ số truyền
-
Bản vẽ lắp đặt hoặc catalog chính hãng Bonfiglioli C Series
👉 Hãy gửi thông tin: tải, tốc độ mong muốn, công suất và kiểu lắp đặt, mình sẽ giúp bạn cấu hình đúng mã nhanh và chính xác.
Mọi thông tin chi tiết và các vấn đề cần hỗ trợ, quý khách vui lòng liên hệ qua hotline công ty:
0906 60 84 60 | Email: info@longminhtech.com
