HƯỚNG DẪN CÁCH ĐẤU DÂY ĐỘNG CƠ ĐIỆN 3 PHA BONFIGLIOLI
Việc đấu dây cho động cơ điện 3 pha đóng vai trò rất quan trọng, nếu như các bạn không cẩn thận đấu nhầm dây thì khi đưa vào sử dụng sẽ gây ra nhiều mối nguy hiểm. Đấu dây cho động cơ điện 3 pha là phần kiến thức rất cơ bản cho người sử dụng động cơ điện. Nhưng cũng là giai đoạn cực kì quan trọng trong quá trình lắp đặt và sử dụng động cơ điện. Chỉ cần một sự nhầm lẫn nhỏ nhất cũng có thể đem lại 1 hậu quả cực kì nguy hiểm. Chính vì vậy, bạn cần phải hiểu thật rõ và nắm vững kiến thức về đấu dây cho đông cơ điện trước khi bắt tay vào lắp đặt cho động cơ.
Trước khi tiến hành đi dây điện cho động cơ điện 3 pha, bạn cần lưu ý một số vấn đề sau:
Sử dụng cáp có tiết diện phù hợp với dòng điện định mức và điều kiện lắp đặt, tránh làm nóng quá mức và/hoặc sụt áp.
Kết nối tại bảng đầu cuối phải được thực hiện theo sơ đồ trong biểu đồ bên dưới hoặc theo hướng dẫn được cung cấp trong hộp đầu cuối, sử dụng các tấm, đai ốc và vòng đệm thích hợp. Nối đất theo định mức hiện hành trước khi nối với nguồn điện lưới.
Ngoài các thiết bị đầu cuối chính, hộp ống dẫn có thể chứa bảo vệ nhiệt, bộ sưởi chống ngưng tụ và kết nối phanh.

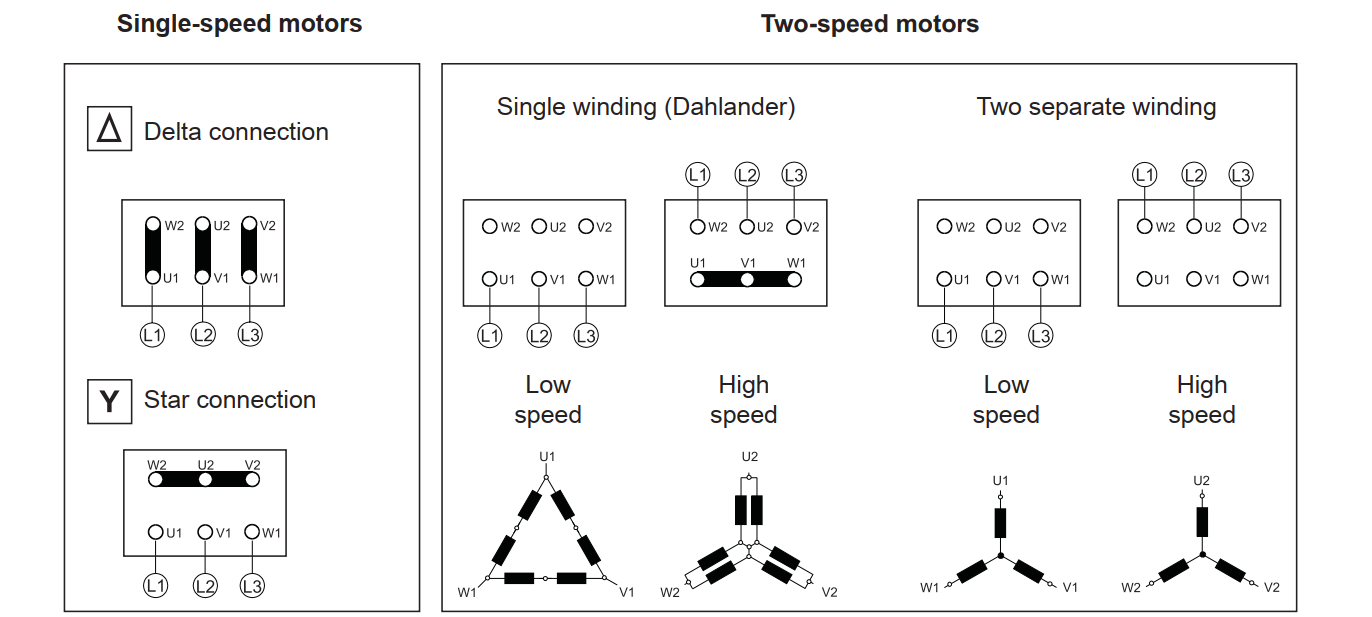

Sơ đồ đấu nối dây diện cho motor điện Bonfiglioli (1 cấp và 2 cấp tốc độ)
.png)
Trong thời gian dừng, điện áp vẫn có thể áp dụng cho các cực của bộ sưởi và/hoặc phanh. Khi lắp đặt, sửa chữa hoặc bảo trì động cơ, hãy kiểm tra kỹ xem tất cả các kết nối với nguồn điện đã bị cắt chưa.
Ngoài ra, luôn ngăn chặn việc khởi động lại động cơ một cách không kiểm soát vì điều này có thể cực kỳ nguy hiểm cho người vận hành.
Khi kết thúc các thao tác nối dây, đặt miếng đệm ron vị trí của nó và đóng nắp lại. Cẩn thận thắt chặt đệm cáp và đóng tất cả các lỗ hở không được sử dụng.
Hướng dẫn cách đấu nối thắng cho động cơ
Đối với động cơ dùng thắng FD:
Trên các động cơ đơn cực tiêu chuẩn, bộ chỉnh lưu được kết nối với bảng đầu cực của động cơ tại nhà máy.
Đối với động cơ có công tắc cực và khi cần có nguồn điện phanh riêng, việc kết nối với bộ chỉnh lưu phải tuân theo điện áp phanh VB được nêu trong nhãn tên động cơ.
Do tải thuộc loại cảm ứng, điều khiển hãm và ngắt dòng DC phải sử dụng các tiếp điểm từ loại sử dụng AC-3 đến IEC 60947-4-1.

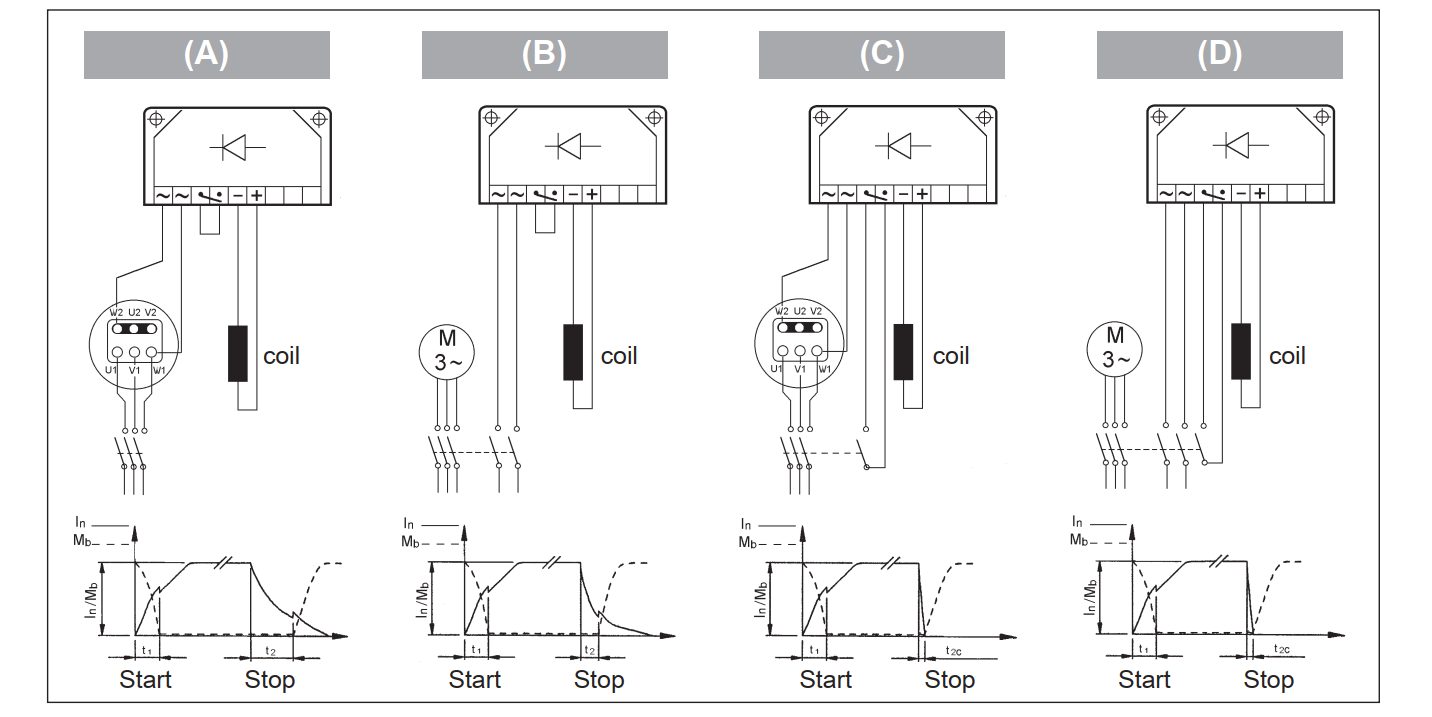

Sơ đồ đấu dây động cơ dùng thắng FD Bonfiglioli
Sơ đồ (A) - Nguồn điện phanh từ các đầu nối động cơ và a.c. ngắt kết nối đường dây. Thời gian dừng trễ và hàm hằng số thời gian của động cơ. Bắt buộc khi cần khởi động/dừng mềm.
Sơ đồ (B) - Cung cấp riêng cuộn dây hãm và a.c. ngắt kết nối đường dây. Thời gian dừng đều đặn, không phụ thuộc vào hằng số thời gian của động cơ.
Sơ đồ (C) - Cấp nguồn cho cuộn dây phanh từ các cực của động cơ và ngắt kết nối đường dây AC/DC.
Sơ đồ (D) - Cuộn dây phanh với nguồn điện riêng biệt và ngắt kết nối dòng AC/DC.
Đối với động cơ dùng thắng FA

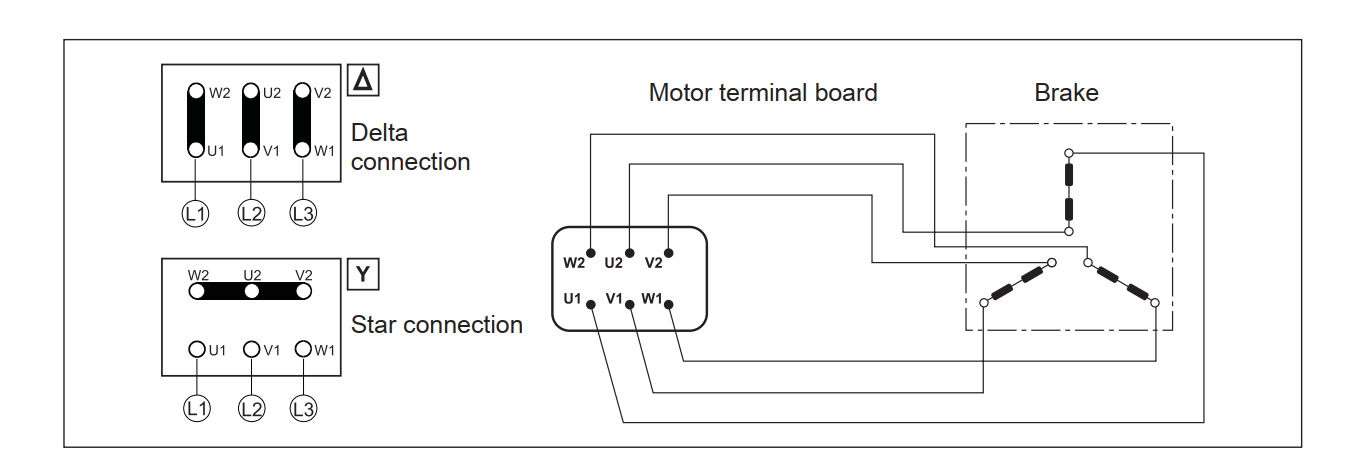

Sơ đồ đấu dây động cơ dùng thắng FA Bonfiglioli
