Tiêu chuẩn ATEX (Atmosphères Explosibles) là bộ tiêu chuẩn an toàn quy định các yêu cầu đối với thiết bị và hệ thống điện được sử dụng trong môi trường có nguy cơ cháy nổ, như trong ngành công nghiệp khai thác, hóa chất, dược phẩm, và dầu khí. Tiêu chuẩn ATEX được áp dụng cho các thiết bị, hệ thống và các biện pháp bảo vệ được sử dụng trong không gian có thể xảy ra sự cố cháy nổ do sự hiện diện của các chất dễ cháy, bao gồm bụi, khí, hơi hoặc chất lỏng dễ cháy.
Đối với mỗi khu vực khác nhau sẽ có những tiêu chuẩn khác nhau. Các tiêu chuẩn này được tổng hợp trong chỉ thị ATEX để kiểm soát môi trường dễ cháy nổ và có thể được sử dụng như một công cụ hỗ trợ để phát triển sản phẩm.
Tuy nhiên, vẫn có chỗ để giải thích và có thể sai lệch so với các tiêu chuẩn này. Tuy nhiên, các nhà sản xuất phải tuân thủ chặt chẽ các tiêu chuẩn. Thông thường, một cơ quan được thông báo sẽ kiểm tra thiết bị để xác minh rằng các tiêu chuẩn được nhà sản xuất đáp ứng đúng.
Ký hiệu đánh dấu sản phẩm

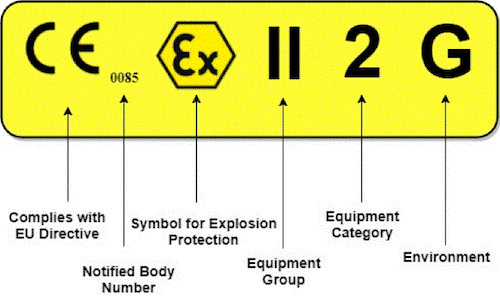

Tất cả các sản phẩm được chứng nhận đều có nhãn, còn được gọi là nhãn xếp hạng ATEX. Ví dụ: nhãn hiển thị bên dưới.
Từ hình ảnh này, chúng ta có thể kết luận rằng sản phẩm được chứng nhận để sử dụng trong Vùng 1 (loại 2G). Cơ quan được thông báo đã chứng nhận sản phẩm này và được liệt kê dưới tên “0085.” Để làm rõ tất cả các cách đánh dấu và ký hiệu khác trên nhãn, chúng tôi đã lập một bảng có các cách đánh dấu phổ biến nhất.
Tiêu chuẩn ATEX - Ký hiệu đánh dấu sản phẩm
1. Lịch sử và nguồn gốc
Tiêu chuẩn ATEX được phát triển và áp dụng bởi Liên minh châu Âu (EU) để đảm bảo an toàn cho thiết bị và con người trong các khu vực có nguy cơ cháy nổ. Tên gọi ATEX xuất phát từ ATmosphères EXplosibles, nghĩa là không gian có nguy cơ xảy ra sự cố cháy nổ. Tiêu chuẩn này được quy định trong hai chỉ thị chính:
- Chỉ thị ATEX 94/9/EC (có hiệu lực cho đến năm 2019, đã được thay thế bởi 2014/34/EU): Quy định về các thiết bị và hệ thống bảo vệ sử dụng trong môi trường có nguy cơ nổ.
- Chỉ thị ATEX 99/92/EC: Quy định về các yêu cầu an toàn cho môi trường làm việc trong khu vực có nguy cơ cháy nổ (lĩnh vực này liên quan đến việc bảo vệ con người trong khu vực nguy hiểm).
2. Các khu vực nguy hiểm
Tiêu chuẩn ATEX phân chia các khu vực nguy hiểm theo mức độ rủi ro của cháy nổ, thường được phân loại thành hai nhóm chính:
-
Nhóm 1 (Nhóm thiết bị cho khu vực có nguy cơ cháy nổ cao):
- Thiết bị phải được thiết kế để sử dụng trong các khu vực có nguy cơ cháy nổ rất cao, nơi có thể xảy ra cháy nổ liên tục hoặc kéo dài. Ví dụ: Khu vực khai thác khí, dầu khí, khai khoáng.
- Các thiết bị này phải chịu được các sự cố liên quan đến cháy nổ ngay cả trong các điều kiện xấu.
-
Nhóm 2 (Nhóm thiết bị cho khu vực có nguy cơ cháy nổ trung bình):
- Thiết bị sử dụng trong các khu vực có nguy cơ cháy nổ ít hơn, nhưng vẫn cần phải đáp ứng các tiêu chuẩn an toàn. Ví dụ: Nhà máy hóa chất, nhà máy chế biến thực phẩm.
- Vùng khí quyển dễ cháy nổ
Vùng khí quyển dễ cháy nổ được định nghĩa là vùng khí quyển chứa hỗn hợp không khí và các chất dễ cháy trong điều kiện khí quyển, trong đó quá trình cháy có thể lan sang hỗn hợp không cháy sau khi đánh lửa.
Để làm rõ định nghĩa này một chút: chất dễ cháy bao gồm khí, hơi, sương hoặc bụi. Sau đó, điều kiện khí quyển được định nghĩa là nhiệt độ và áp suất xung quanh. Nói cách khác, nhiệt độ từ -20 đến 40 độ C và áp suất từ 0,8 đến 1,1 bar.
Những bầu khí quyển này có mặt trong nhiều môi trường, chẳng hạn như:
- Giàn khoan dầu khí trên bờ và ngoài khơi
- Nhà máy lọc dầu, khai thác mỏ
- Các kho phân phối nhiên liệu
- Ngành hoá chất và dược phẩm
- In và hàng dệt
- Đường ống dẫn dầu khí
- Đơn vị sản xuất sử dụng dung môi, sơn, vecni và chất lỏng dễ cháy khác
- Xây dựng, xây dựng và kỹ thuật dân dụng trong môi trường nguy hiểm
- Các nhà sản xuất thực phẩm, chế biến gỗ, xử lý và lưu trữ ngũ cốc - nơi tạo ra bụi
- Kỹ thuật mà bụi được tạo ra từ quá trình gia công, mài và chà nhám
Và những nơi làm việc khác có chứa, xử lý hoặc tạo ra các hoạt động giải phóng khí, hơi hoặc bụi mịn dễ cháy. Ngoài ra, rò rỉ, tràn và quá áp suất cũng có thể tạo ra bầu không khí dễ nổ.

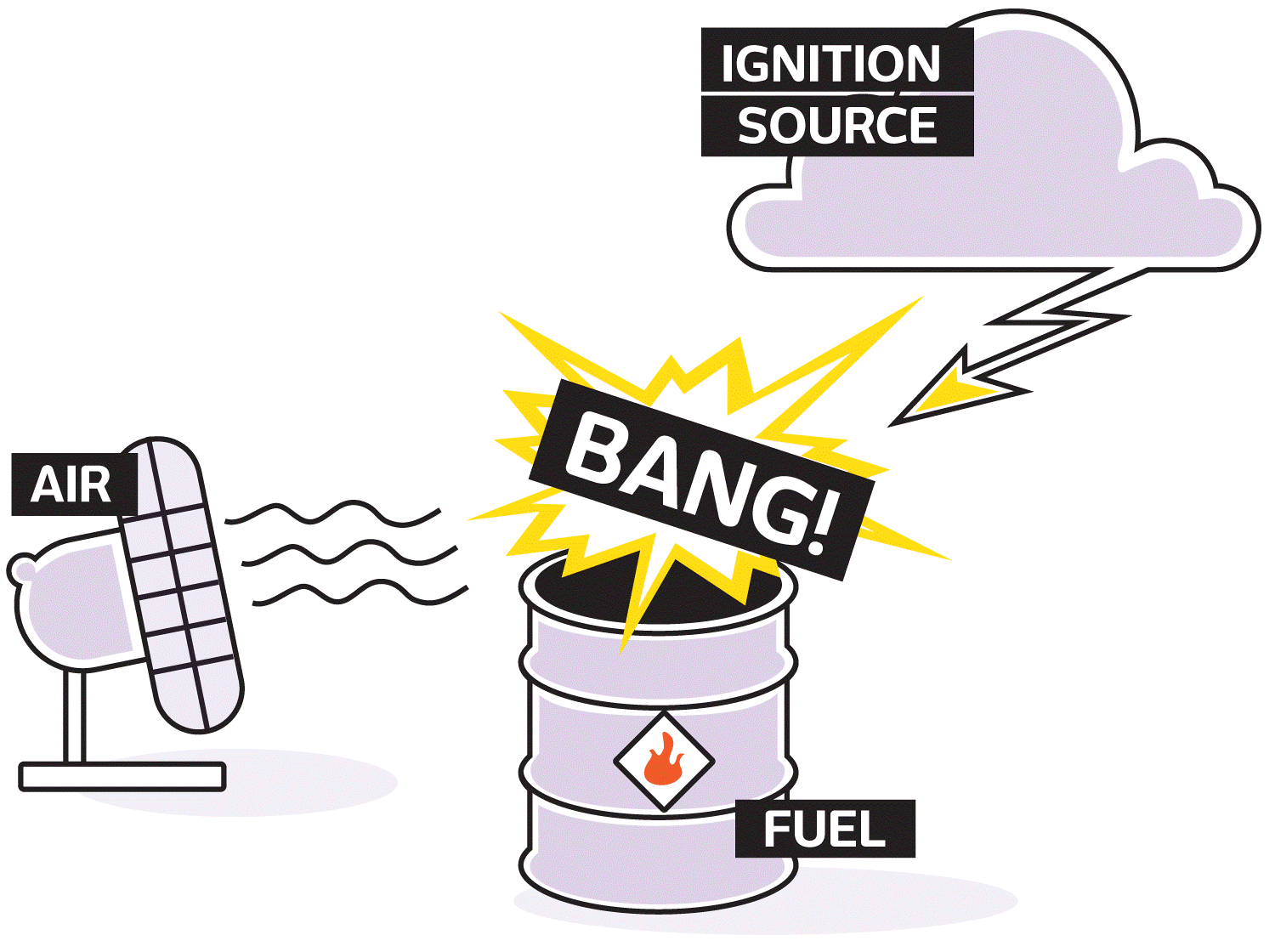

Vùng khí quyển dễ cháy nổ
Bảng ý nghĩa ký hiệu đánh đấu sản phẩm ATEX
| Sự định nghĩa | đánh dấu | Ý nghĩa |
| Chống cháy nổ | Sản phẩm được chứng nhận ATEX. | |
| Nhóm thiết bị | I | Để sử dụng trong các mỏ dưới lòng đất. |
| II | Để sử dụng ở tất cả các nơi khác. | |
| Loại | 1 (Vùng 0/20) | Một bầu không khí bùng nổ liên tục hiện diện. |
| 2 (Khu 1/21) | Có khả năng xảy ra bầu không khí dễ nổ trong quá trình hoạt động bình thường. | |
| 3 (Khu 2/22) | Khó có thể xảy ra bầu không khí dễ nổ trong quá trình hoạt động bình thường. | |
| Môi trường | G (Vùng 0/1/2) | Thiết bị được chứng nhận sử dụng trong môi trường có khí dễ cháy. |
| D (Khu 20/21/22) | Thiết bị được chứng nhận sử dụng trong môi trường có bụi. | |
| lớp nhiệt độ | T1 | Nhiệt độ bề mặt tối đa 450ºC |
| T2 | Nhiệt độ bề mặt tối đa 300ºC | |
| T3 | Nhiệt độ bề mặt tối đa 200ºC | |
| T4 | Nhiệt độ bề mặt tối đa 135ºC | |
| T5 | Nhiệt độ bề mặt tối đa 100ºC | |
| T6 | Nhiệt độ bề mặt tối đa 80ºC |
Chúng tôi hy vọng rằng chúng tôi đã giúp bạn đã tìm hiểu thêm về ATEX và các chủ đề liên quan. Hiện tại Long Minh Tech chúng tôi đang cung cấp các dòng thiết bị phòng chống cháy nổ như:
- Động cơ điện phòng nổ
- Hộp giảm tốc phòng chống cháy nổ
- Động cơ giảm tốc phòng chống cháy nổ
- Biến tần phòng nổ
3. Các loại khu vực nguy hiểm
Môi trường có thể chia thành các khu vực khác nhau dựa trên sự hiện diện của các chất dễ cháy (khí, hơi, bụi) và thời gian mà chúng tồn tại trong không gian làm việc. Mỗi khu vực có yêu cầu bảo vệ riêng biệt.
- Khu vực 0 (Zone 0): Là khu vực nơi hỗn hợp khí dễ cháy hoặc hơi có thể có mặt trong không gian liên tục hoặc trong một khoảng thời gian dài. Đây là khu vực nguy hiểm nhất.
- Khu vực 1 (Zone 1): Là khu vực nơi hỗn hợp khí dễ cháy có thể xuất hiện trong các tình huống bình thường trong quá trình hoạt động. Ví dụ, trong các nhà máy sản xuất có khả năng phát sinh khí nổ.
- Khu vực 2 (Zone 2): Là khu vực nơi hỗn hợp khí dễ cháy chỉ có thể xuất hiện trong các tình huống bất thường, không thường xuyên.
- Khu vực 20 (Zone 20): Là khu vực có bụi dễ cháy có thể hiện diện trong không gian liên tục hoặc trong một thời gian dài.
- Khu vực 21 (Zone 21): Là khu vực có bụi dễ cháy có thể xuất hiện trong điều kiện hoạt động bình thường.
- Khu vực 22 (Zone 22): Là khu vực có bụi dễ cháy có thể xuất hiện trong các tình huống bất thường hoặc không thường xuyên.

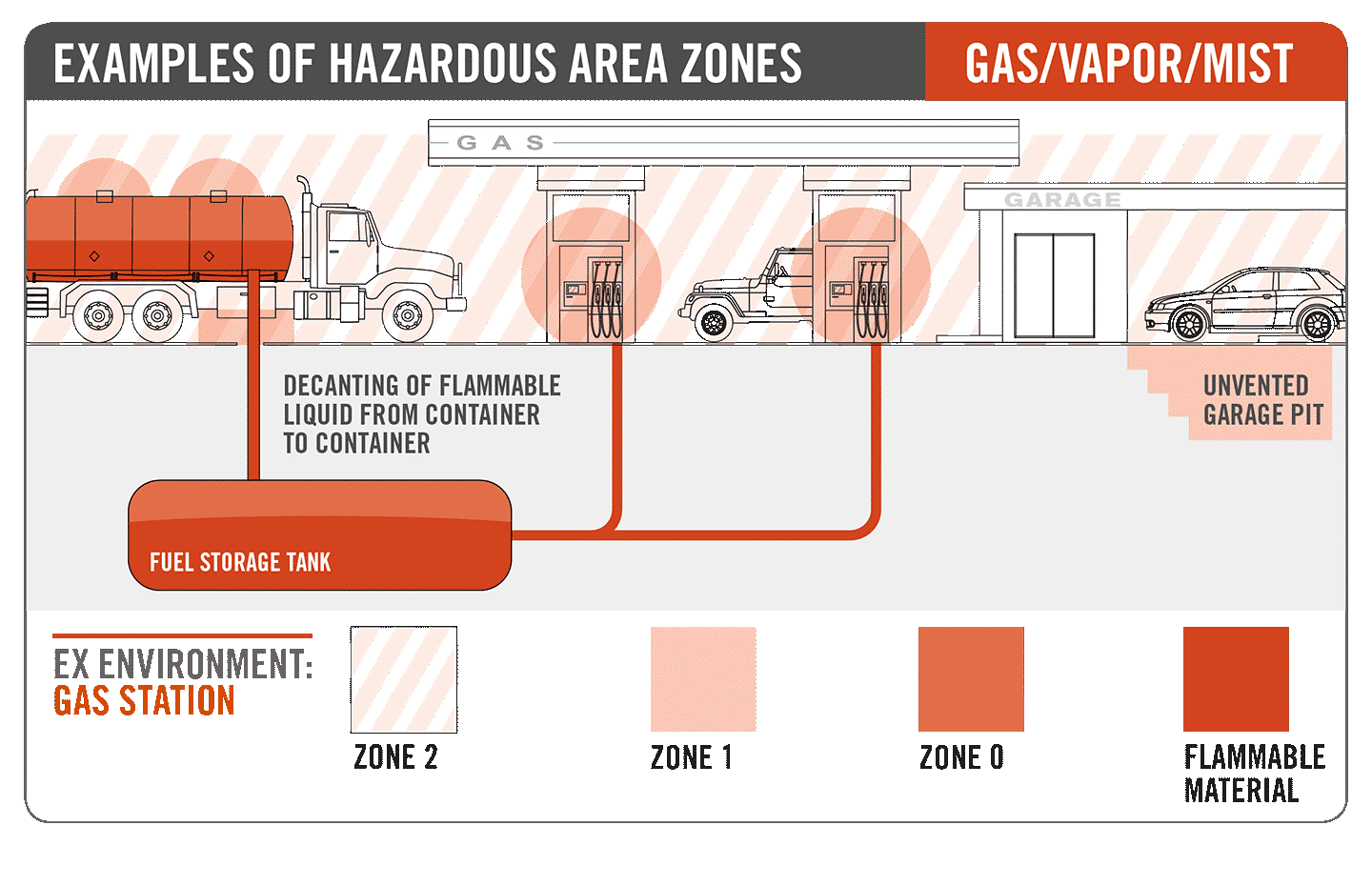

Tiêu chuẩn ATEX - Các loại khu vực nguy hiểm
4. Chỉ định thiết bị ATEX
Thiết bị được chứng nhận ATEX có mã xác định các cấp độ bảo vệ cần thiết trong môi trường nguy hiểm. Mã này bao gồm các thông tin về loại thiết bị, nhóm, khu vực và cấp độ bảo vệ chống nổ.
-
Nhóm thiết bị:
- I: Dành cho khu vực khai thác mỏ và môi trường có nguy cơ khí nổ.
- II: Dành cho khu vực công nghiệp ngoài khai thác mỏ (nhà máy hóa chất, thực phẩm, v.v.).
-
Cấp bảo vệ:
- Eex d: Thiết bị có khả năng chống cháy nổ và có bảo vệ chống lại sự cháy nổ trong trường hợp xảy ra sự cố.
- Eex e: Thiết bị có khả năng bảo vệ bằng cách ngăn ngừa sự tăng nhiệt độ quá cao, giảm thiểu nguy cơ cháy nổ.
-
Khu vực và loại nguy hiểm:
- Thiết bị sẽ có ký hiệu xác định mức độ nguy hiểm của khu vực như Ex II 2G Ex d IIC T4 (đối với thiết bị trong nhóm II, cho khu vực 2 với khí dễ cháy cấp IIC, chịu nhiệt độ tối đa T4).
5. Các yêu cầu bảo vệ
Tiêu chuẩn ATEX yêu cầu các thiết bị trong khu vực có nguy cơ cháy nổ phải có các biện pháp bảo vệ để ngăn ngừa khả năng gây ra cháy nổ. Một số biện pháp bảo vệ phổ biến bao gồm:
- Bảo vệ bằng vỏ chống nổ: Thiết bị có vỏ bảo vệ để ngăn ngừa tia lửa hoặc nhiệt độ cao từ thiết bị gây ra cháy nổ.
- Bảo vệ bằng cách kiểm soát nhiệt độ: Giới hạn nhiệt độ của thiết bị để không vượt quá mức gây ra cháy.
- Bảo vệ chống tia lửa: Thiết bị có khả năng ngừng tia lửa hoặc nhiệt độ quá mức khi sử dụng trong môi trường nguy hiểm.
6. Chứng nhận ATEX
Để thiết bị có thể được sử dụng trong các khu vực nguy hiểm theo tiêu chuẩn ATEX, nó phải trải qua quá trình kiểm tra và chứng nhận từ các tổ chức có thẩm quyền. Các thiết bị này sẽ được cấp giấy chứng nhận ATEX, trong đó ghi rõ các thông số và điều kiện sử dụng thiết bị trong các khu vực nguy hiểm.
Tóm lại:
Tiêu chuẩn ATEX là một hệ thống quy định an toàn quan trọng đối với các thiết bị sử dụng trong các môi trường dễ cháy nổ. Tuân thủ các yêu cầu ATEX giúp bảo vệ người lao động và thiết bị, giảm thiểu rủi ro tai nạn, cháy nổ trong các khu vực công nghiệp, đồng thời đảm bảo hiệu suất và an toàn cho các quá trình sản xuất.
